Najčešće vrste reduktora koje biste mogli znati

Kao tehnički voditelj u SGR-u, dugogodišnjem proizvođaču reduktora s više od 15 godina iskustva u industriji, često se susrećem s istim temeljnim pitanjem inženjera i stručnjaka za nabavu: "Koji su najčešći vrste reduktora zupčanika , i kako da odaberem pravu?" Odgovor ne leži samo u razumijevanju principa prijenosa, već iu usklađivanju karakteristika performansi s aplikacijama u stvarnom svijetu.

Koje su najčešće vrste reduktora?

U industrijskim strojevima, reduktori zupčanika prvenstveno spadaju u tri glavne kategorije: reduktori s planetarnim zupčanicima, reduktori s pužnim zupčanicima i reduktori s spiralnim zupčanicima s paralelnim vratilom ili s konusnim zupčanicima. Među njima, planetarni i pužni reduktori dominiraju primjenama koje zahtijevaju visoku gustoću zakretnog momenta, kompaktan dizajn ili mogućnost samozaključavanja.

Planetarni reduktori odlikuju se učinkovitošću (obično 95–98%), visokim omjerom momenta i veličine i dinamičkom raspodjelom opterećenja na više planetnih zupčanika. Idealni su za servo sustave, građevinsku opremu i industrijske pogone za kontinuirani rad.

Reduktor pužnog zupčanika, posebno napredni tipovi poput planarnog toroidalnog puža s dvostrukom ovojnicom, nude visoke omjere redukcije u jednom stupnju, svojstveno mehaničko samozaključavanje i glatki, tihi rad—što ih čini prikladnima za podizanje, pozicioniranje i sigurnosno kritične sustave.

U SGR-u smo svoje istraživanje i razvoj i proizvodnju usmjerili upravo na ova dva visokovrijedna segmenta: reduktore planetarnih zupčanika N-serije i planarne reduktore pužnih zupčanika C-serije s dvostrukim omotačem, oba projektirana za zahtjevna okruženja i dug životni vijek.

SGR-ovi planetarni reduktori

Naša N-serija planetarni reduktori predstavljaju više od desetljeća usavršavanja tehnologije preciznog prijenosa. Dizajnirani kao izravna alternativa uvezenim robnim markama kao što su Brevini, Dynamic, Rossi i Bonfiglioli, kombiniraju dizajn na međunarodnoj razini s lokalnom podrškom i konkurentnim cijenama. Ključne specifikacije uključuju:

• Promjeri zupčanika od 200 mm do 885 mm
• Izlazni moment do 540 000 N·m
• Omjeri brzine počevši od i ≥ 3, proširivi putem višestupanjskih konfiguracija
• Modularna arhitektura koja omogućuje stotine kombinacija modela

Ulazni kraj podržava okrugle rupe, klinove, osovine, prirubnice i integrirane kočnice—kompatibilne s hidrauličkim i elektromagnetskim motorima. Izlazna strana nudi još veću fleksibilnost: puna ili šuplja vratila, montaža ekspanzijskog diska, klinasta sučelja, zupčanici ili prirubnice, što omogućuje besprijekornu integraciju u bušilice za bušenje bez iskopa, rudarske transportere, brodska vitla i tekstilne strojeve.

Svi zupčanici SGR-ovih planetarnih reduktora izrađeni su od 20CrMnTi legiranog čelika, naugljičenog, kaljenog i precizno brušenog kako bi se osigurala niska buka, visoka otpornost na zamor i raspodjela opterećenja s više zuba. To rezultira glatkim, pouzdanim radom i mehaničkom učinkovitošću većom od 96%.

Osim toga, reduktori planetarnih zupčanika serije N osvojili su "Prvu nagradu za znanstveni i tehnološki napredak u industriji zupčanika" od strane China Gear Industry Association 2009. godine i uvršteni među projekte transformacije dostignuća visoke tehnologije u Šangaju, reduktori planetarnih zupčanika N-serije  postali su pouzdan izbor u građevinarstvu, rudarstvu, pomorstvu i tekstilnom sektoru.

SGR-ovi pužni reduktori

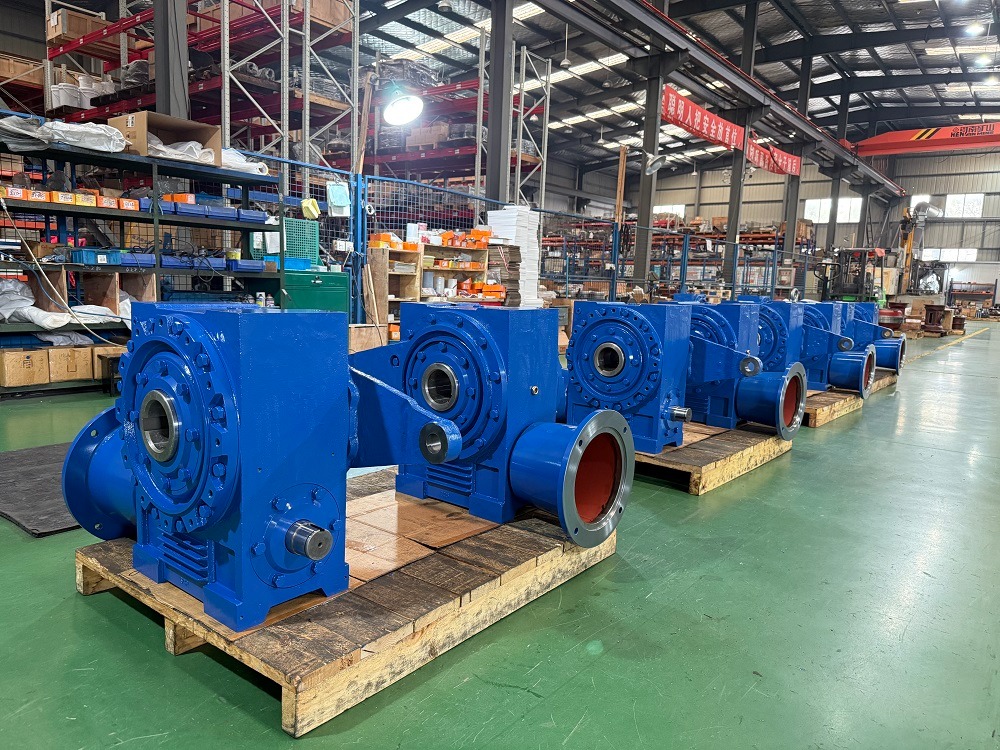

Nadopuna našoj planetarnoj liniji je planarni toroidalni pužni reduktor C-serije s dvostrukim omotačem—prijenosno rješenje ukorijenjeno u kineskim inovacijama i optimizirano kroz suradnju s vodećim sveučilištima.

Za razliku od konvencionalnih cilindričnih pužnih zupčanika, C-serija ima dvostruki omotač pužni reduktori imaju toroidalnog puža dvaput obavijenog teoretskom ravninom, stvarajući mrežu s više zuba, površinskog kontakta s pužnim kotačem. Ovaj dizajn dramatično povećava nosivost i učinkovitost prijenosa dok smanjuje trošenje.

Tehničke značajke reduktora pužnog zupčanika s dvostrukim omotačem su:

• Srednji razmaci od 100 mm do 710 mm
• Izlazni moment do 160 000 N·m
• Omjeri brzine počevši od ≥ 10, s mogućnošću samozaključavanja pri višim omjerima
• Izmjenjive ugradbene dimenzije s jedinicama tipa CAVEX®

Puž dvostrukog omotača reduktora pužnog zupčanika izrađen je od 20CrMnTi, naugljičen i brušen, dok pužni kotač koristi kositrenu broncu visokih performansi, osiguravajući izvrsna svojstva protiv trenja i otpornost na habanje. Rezultat je reduktor koji pruža dugi radni vijek, visoku pouzdanost i poboljšanu mehaničku sigurnost - kritično u dizalicama, metalurgiji, hidroelektranama i gumenim kalanderima.

SGR je sustavno razvio protokole dizajna, proizvodnje, montaže i testiranja za ovu tehnologiju, s ciljem promicanja istinski autohtonog prijenosnog rješenja visokih performansi. Prilagođene ključne komponente također su dostupne na zahtjev.

Potpomognut DNV ISO 9001 certifikatom, SGS-ovim odobrenjem dobavljača i priznanjem kao šangajsko “specijalizirano, profinjeno, jedinstveno i inovativno” (SRII) poduzeće, SGR ostaje predan unapređenju tehnologije prijenosa zupčanika. Bilo da vaša primjena zahtijeva visoku učinkovitost i gustoću snage planetarnih pogona ili robusnost i samozaključavajuću sigurnost pužnih reduktora s dvostrukim omotačem, SGR pruža projektirana rješenja koja rade — iz dana u dan, pod najtežim uvjetima. (Autor, SGR, Angie Zhang)
