Usporedba i prednosti jednostupanjskog i višestupanjskog planetarnog mjenjača

Planetarni mjenjači naširoko se koriste u industrijskoj automatizaciji, robotici, zrakoplovstvu i teškim strojevima zbog svoje velike gustoće okretnog momenta, kompaktnog dizajna i izvrsne raspodjele opterećenja. Među različitim konfiguracijama, jednostupanjski i višestupanjski planetarni mjenjači dvije su najčešće vrste.

Ako su reduktori planetarnih zupčanika "najbolji od najboljih", tada su u obitelji reduktora planetarnih zupčanika višestupanjski reduktori planetarnih zupčanika "elektrana" zahvaljujući izvrsnom kapacitetu izlaznog momenta, širokom rasponu omjera redukcije i glatkom radu.

Usporedba jednostrukog i višestupanjskog planetarnog mjenjača

Usporedit ću singe i višestupanjski planetarni mjenjač sa 3 aspekta.

• Prijenosni omjer i redukcija brzine

Jednostupanjski planetarni mjenjač obično nudi omjere redukcije između 3:1 i 10:1. Ovaj raspon je dovoljan za aplikacije koje zahtijevaju umjereno smanjenje brzine uz visoku učinkovitost.

Nasuprot tome, višestupanjski planetarni mjenjači mogu postići puno veće omjere—do 1000:1 ili više—kaskadnim spajanjem više planetarnih setova unutar jednog kućišta. Svaki stupanj višestruko povećava smanjenje, omogućujući vrlo niske izlazne brzine iz ulaznog motora velike brzine.

• Veličina, težina i zazor

Jednostupanjski planetarni mjenjači kraći su, lakši i imaju nižu rotacijsku inerciju, što ih čini idealnim za dinamičke primjene poput servo pogonjenih sustava za odabir i postavljanje gdje je brzo ubrzanje ključno. Također obično nude manji zazor koji je ključan za točnost pozicioniranja.

Višestupanjski mjenjači su duži i teži zbog dodatnih zupčanika i nosača. Iako moderna proizvodnja može zadržati nizak zazor, svaki dodani stupanj uvodi potencijal za kumulativnu kutnu pogrešku.

Međutim, napredne višestupanjske konstrukcije često integriraju poprečne kotrljajuće ležajeve ili prednapregnute planetne klinove kako bi se održala krutost i smanjilo otklon pod opterećenjem.

• Kapacitet zakretnog momenta i raspodjela opterećenja

Obje konfiguracije raspoređuju opterećenje na više planetarnih zupčanika, povećavajući izdržljivost, ali višestupanjski mjenjači mogu prenijeti veći izlazni okretni moment pri ultra niskim brzinama, što ih čini prikladnima za teške zadatke kao što su ekstruderi, vitla ili zakretni pogoni.

Jednostupanjske verzije briljiraju u scenarijima velike brzine i srednjeg okretnog momenta gdje je odziv važniji od ekstremne sile.

Vrijedno je napomenuti da prvi stupanj u višestupanjskom sustavu često upravlja najvećom ulaznom brzinom i mora biti projektiran za otpornost na zamor, dok završni stupanj nosi vršni izlazni moment.

• Trošak i održavanje

Jednostupanjski prijenosnici jeftiniji su za proizvodnju i održavanje zbog manjeg broja komponenti i jednostavnije montaže.

Višestupanjske jedinice uključuju strože tolerancije, više dijelova i složene puteve podmazivanja, povećavajući i početne troškove i potencijalnu složenost usluge.

Višestupanjski planetarni mjenjač ima značajne prednosti

• Veći okretni moment

Jednostupanjski planetarni mjenjači ograničeni su svojom strukturom i omjerom brzine, što rezultira ograničenim izlaznim momentom. Višestupanjski planetarni mjenjači, međutim, postižu progresivno povećanje momenta kroz dva ili tri stupnja planetarnog prijenosa spojenog u seriju. Na primjer, nakon što prvi stupanj postigne omjer smanjenja od 5:1, drugi stupanj može postići omjer smanjenja od 4:1, što rezultira ukupnim omjerom brzine od 20:1 i 20-strukim povećanjem izlaznog momenta.

Ovaj veliki okretni moment također povećava njegovu nosivost, omogućujući višestupanjskim planetarnim mjenjačima da se nose s ekstremnim zahtjevima opterećenja polja kao što su rudarski strojevi, bušilice bez rova ​​i proizvodnja energije vjetra.

Visoki omjer redukcije može se postići bez vanjskog uređaja za prijenos.

U nekim primjenama prijenosa, postizanje velikog omjera redukcije često zahtijeva serijsko povezivanje jednostupanjskog planetarnog mjenjača i pužnog reduktora. Međutim, kod višestupanjskog planetarnog mjenjača ovaj tradicionalni način povezivanja više nije potreban. To je zato što višestupanjski planetarni mjenjač integrira više stupnjeva prijenosa, omogućujući visoke omjere redukcije od 20:1 do 100:1 unutar kompaktnog prostora, zadovoljavajući potrebe aplikacija koje zahtijevaju velike omjere redukcije.

• Veća učinkovitost prijenosa i mali gubitak energije.

U usporedbi s pužnim reduktorima, višestupanjski planetarni mjenjači mogu održati ukupnu učinkovitost od 94% do 96% čak i nakon dva stupnja prijenosa. Prema fizici, veća učinkovitost znači manji gubitak energije; stoga višestupanjski planetarni mjenjači mogu značajno smanjiti operativne troškove.

• Raspodjela snage za glatkiji rad

Planetarni mjenjači imaju raspodjelu snage, a višestupanjski planetarni mjenjači savršeno utjelovljuju tu karakteristiku. U višestupanjskom planetarnom mjenjaču, ulazna snaga je ravnomjerno raspoređena na više planetarnih zupčanika, učinkovito smanjujući opterećenje s jednim zubom, vibracije i buku, što rezultira glatkijim radom.

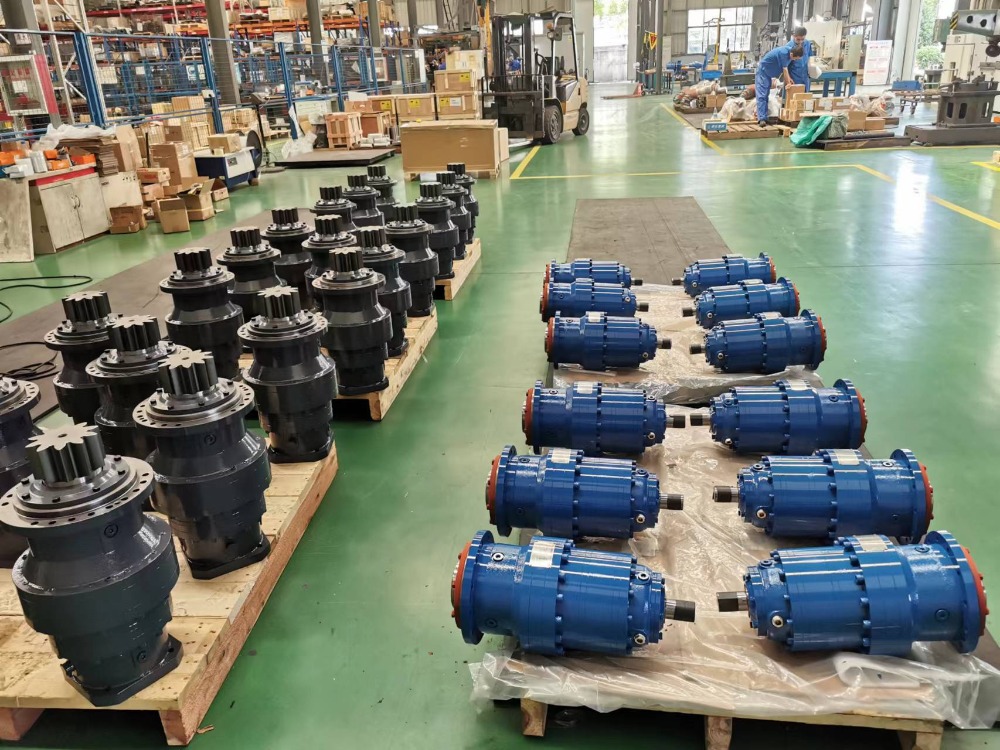

Slučajevi primjene SGR-ovih višestupanjski planetarnih prijenosnika

SGR-ovi višestupanjski planetarni mjenjači izrađeni su od 20CrMnTi legiranog čelika kroz pougljičenje i kaljenje procesa preciznog brušenja zupčanika. Površina zuba ima visoku tvrdoću i jaku otpornost na habanje, osiguravajući da može održati nizak zazor čak i pod uvjetima punog opterećenja, ispunjavajući zahtjeve servo kontrole i preciznog pozicioniranja.

SGR-ovi višestupanjski planetarni mjenjači primijenjeni su u više vrhunskih industrijskih scenarija. U projektima strojeva za horizontalno usmjereno bušenje bez rova, SGR-ovi dvostupanjski planetarni reduktori, sa svojim superiornim performansama omjera brzine od 45:1 i izlaznim momentom od 280.000 Nm, rade stabilno u uvjetima neprekidnog rada s malim porastom temperature, značajno poboljšavajući ukupnu pouzdanost i učinkovitost konstrukcije stroja. To je zaslužilo visoko priznanje od kupaca i pomoglo im u postizanju učinkovitog bušenja u složenim geološkim formacijama.

Ukratko, višestupanjski planetarni mjenjači, sa svojim snažnim okretnim momentom, učinkovitim prijenosom i pouzdanom strukturom, podržavaju kontinuirani rad teške industrijske opreme. Potaknuti trendom proizvodnje prema visokoj kvaliteti, visokoj učinkovitosti i niskoj potrošnji energije, višestupanjski planetarni mjenjači postaju preferirano prijenosno rješenje za sve veći broj vrhunske opreme.
