Stručni vodič za odabir planetarnih reduktora: tehnička arhitektura, usporedba performansi i industrijske primjene

Provevši više od desetljeća radeći na projektima reduktora planetarnih zupčanika u SGR-u, primijetio sam da kupci u širokom spektru industrija—od industrijske automatizacije do općeg strojarstva—konzistentno postavljaju specifično pitanje: Kako netko profesionalno odabrati planetarni reduktor ?

Ovo je izvrsno pitanje. Odabir reduktora izravno utječe na performanse, učinkovitost, pouzdanost, vijek trajanja, pa čak i sigurnost cijelog mehaničkog sustava. Neispravan ili neusklađen izbor reduktora može u najboljem slučaju dovesti do nestabilnog rada opreme, povećane potrošnje energije i čestog održavanja.

U najgorem slučaju, može izazvati kvar prijenosa, zastoje u proizvodnji, sigurnosne incidente i značajne ekonomske gubitke. U ovom ću članku, oslanjajući se na više od deset godina terenskog iskustva i tehničke podrške, pružiti strukturirani, profesionalni pristup odabiru reduktora planetarnih zupčanika—od temeljnih principa do primjena u stvarnom svijetu.

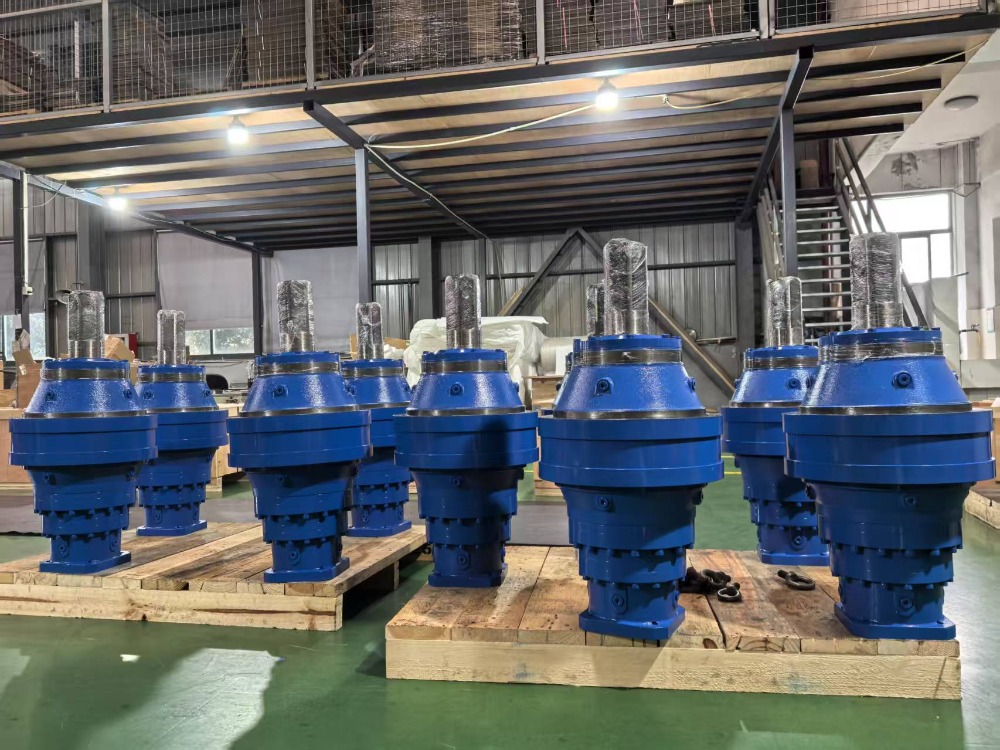

Uvod u tehnologiju planetarnih reduktora

Reduktor planetarnog zupčanika svoje je ime dobio po svojoj strukturnoj sličnosti sa Sunčevim sustavom: središnji sunčani zupčanik, više planetnih zupčanika postavljenih na rotirajući nosač i vanjski prstenasti zupčanik koji je u zahvatu sa svim planetima istovremeno. Ovaj koaksijalni dizajn s više mreža omogućuje raspodjelu okretnog momenta na nekoliko kontaktnih točaka, što rezultira iznimnom sposobnošću raspodjele opterećenja.

Ključne prednosti uključuju:

• Visoka gustoća zakretnog momenta: pruža visok izlazni zakretni moment u kompaktnom omotaču.
• Mali zazor: Kritičan za precizno pozicioniranje (npr. robotika, CNC).
• Visoka torzijska krutost: Smanjuje deformaciju pod opterećenjem.
• Glatki, tihi rad: zahvaljujući uravnoteženoj raspodjeli sile.
• Visoka učinkovitost: obično 95–98%, smanjujući rasipanje energije.

Moderni planetarni reduktori dostupni su u konfiguracijama s jednim, dva ili tri stupnja, s omjerima redukcije u rasponu od 3:1 do preko 500:1. Naširoko se koriste u servo sustavima, mobilnim strojevima, transporterima i aplikacijama obnovljive energije—gdje su pouzdanost, preciznost i prostorna ograničenja važni.

Planetarni reduktori u odnosu na druge reduktore: analiza tehničkih performansi

Nisu svi reduktori jednaki. Odabir prave vrste ovisi o prioritetima aplikacije.

U nastavku je usporedni pregled:

Zaključak: Planetarni reduktori nude najbolju ravnotežu učinkovitosti, kompaktnosti, preciznosti i trajnosti za većinu industrijskih primjena—što ih čini idealnim rješenjem za servo pokretane i dinamičke sustave.

Kritične specifikacije i kriteriji odabira

Odabir pravog planetarnog reduktora zahtijeva sustavnu procjenu i radnih zahtjeva i tehničkih parametara:

a) Zahtjevi za opterećenje i zakretni moment

• Izračunajte kontinuirani zakretni moment i vršni (ubrzanje/pokretanje) zakretni moment.
• Primijenite faktor sigurnosti (obično 1,5–2,0 za dinamička ili udarna opterećenja).

b) Omjer redukcije

• Jednostupanjski: 3–10:1; Dvostupanjski: 15–100:1; Trostupanjski: do 500:1.

c) Zazor i stupanj preciznosti

• Standard (≤15 lučnih minuta): transporteri, miješalice, opći strojevi.
• Preciznost (≤5 arcmin, do 1 arcmin): Robotika, medicinski uređaji, poluvodička oprema.

d) Montaža i integracija

• Opcije: prirubnica, šuplja osovina, ulaz/izlaz osovine ili izravna spojka motora (IEC B5/B14).
• Konstrukcije šupljih osovina pojednostavljuju integraciju s pogonskim osovinama (npr. transportni valjci).

e) Uvjeti okoliša

• IP ocjena: IP65/IP66 za vanjsku okolinu, pranje ili prašnjavu okolinu.
• Podmazivanje: Doživotna mast za lake uvjete rada; uljna kupka ili prisilno podmazivanje za stalna teška opterećenja.
• Materijal: Kućišta od nehrđajućeg čelika ili presvučena za korozivna okruženja (prehrambena, brodska, kemijska).

f) Dodatne značajke

• Integrirane kočnice (za okomite osi), enkoderi, limitatori zakretnog momenta ili mehanizmi protiv zazora mogu biti bitni.
• Uvijek provjerite kompatibilnost s markom vašeg motora i obratite se proizvođačevoj ocjeni radnog ciklusa kako biste izbjegli toplinsko preopterećenje.

Napredne primjene u modernoj industriji

Planetarni reduktori omogućuju inovacije u svim sektorima:

• Industrijska automatizacija: Napajanje 6-osnih robotskih zglobova i delta pick-and-place sustava gdje je potrebna ponovljivost <0,1 mm.
• Obnovljiva energija: Pokretanje solarnih uređaja za praćenje s životnim vijekom od 25 godina i upravljanje promjenjivim opterećenjem vjetra u turbinama srednje veličine.
• Mobilni strojevi: koriste se u zakretnim pogonima bagera i AGV vučnim jedinicama za visoku toleranciju udarnog opterećenja.
• Rukovanje materijalom: Transporteri s trakom i automatizirani skladišni sustavi imaju koristi od visoke učinkovitosti i kompaktnog dizajna.
• Pomorska i ekološka plovila: Od turističkih brodova do brodova za čišćenje rijeka, planetarni pogoni omogućuju tih, pouzdan pogon i rad vitla.
• Polja u nastajanju: električna zemljana oprema za potporu, rudarski utovarivači na baterije i nosivi egzoskeleti sve se više oslanjaju na lagane planetarne sustave velike gustoće snage.

Odabir reduktora planetarnog zupčanika nije odluka o robi – to je strateški inženjerski izbor. Kao netko tko je podržavao tisuće aplikacija u SGR-u, iz prve ruke sam vidio kako pravi reduktor poboljšava performanse, dok pogrešan postaje usko grlo. Razumijevanjem tehnologije, objektivnom usporedbom alternativa i usklađivanjem specifikacija sa zahtjevima stvarnog svijeta, inženjeri mogu osigurati optimalne performanse sustava, dugovječnost i ukupne troškove vlasništva. U eri automatizacije, elektrifikacije i pametne proizvodnje, ovladavanje odabirom reduktora više nije izborno - ono je bitno. (Autor, SGR, Angie Zhang)
