Precizno inženjerstvo: Kontrola zazora i buke u sustavu planetarnog pužnog zupčanika

I. Potražnja za visokopreciznim zupčaničkim prijenosom

The planetarni pužni prijenosnik Jedinica predstavlja fuziju dva moćna principa prijenosa, pružajući visoku gustoću okretnog momenta, značajne mjere smanjenja i kompaktan otisak. U zahtjevnim primjenama, primarni tehnički izazov je kontrola internih komponenti, posebno kako bi se osigurala visoka točnost prijenosa i istodobno smanjene razine buke, vibracije i oštrine (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., visokotehnološko poduzeće koje se više od 10 godina duboko fokusira na prijenos zupčanika, razumije ovu složenost. Naš tim za istraživanje i razvoj, sastavljen od doktora znanosti i starijih inženjera, razvio je specijaliziranu tehnologiju, uključujući planski dvostruko omotavajući sustav optimizacije pužnog zupčanika, osiguravajući da naši proizvodi slijede industrijski trend prema niskim vibracijama i niskoj buci.

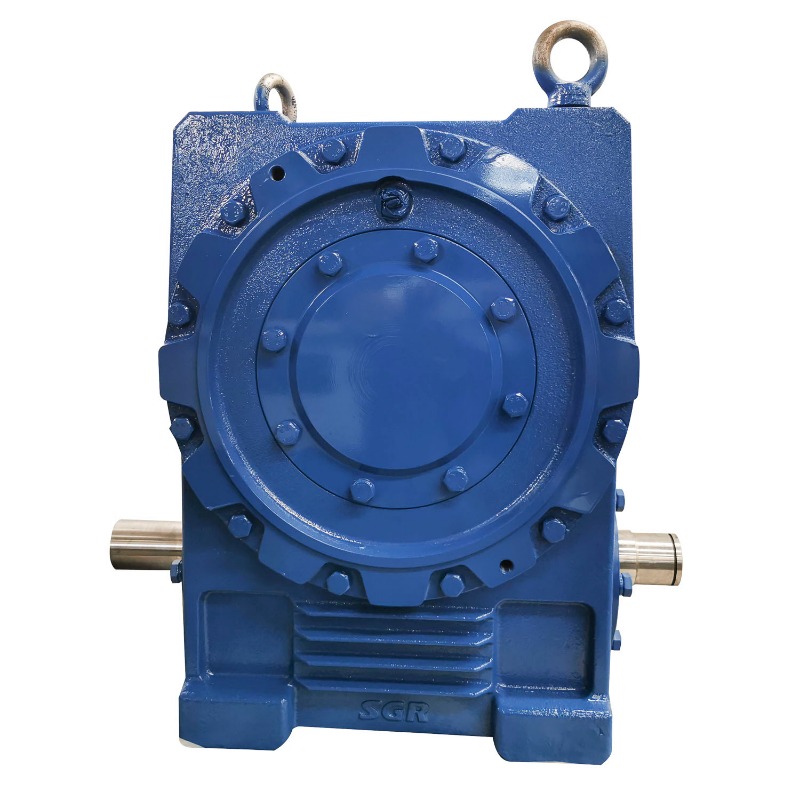

Pužni reduktor s dvostrukim omotačem visoke učinkovitosti

II. Mehanika kontrole zazora

Zazor, ili obodni zazor između vanjskih zuba, izravno utječe na točnost pozicioniranja i radnu buku. Minimiziranje ovog razmaka ključno je za strojeve visoke preciznosti.

Strategije za sklop bez zazora: kontrola zazora u sustavima planetarnih pužnih zupčanika

Učinkovita kontrola zazora u sustavima planetarnih pužnih zupčanika zahtijeva rješavanje oba stupnja mjenjačke kutije — planetarnog stupnja (sunčanog zupčanika, planetnih zupčanika i prstenastog zupčanika) i stupnja pužnog zupčanika. U planetarnoj fazi, preciznost se postiže preciznom kontrolom središnje udaljenosti između sunčanih i planetnih zupčanika. To često zahtijeva upotrebu visokokvalitetnih ležajeva i strogih geometrijskih tolerancija za nosač planeta i provrta kućišta.

U fazi pužnog prijenosnika, zazor je temeljno povezan sa središnjim razmakom između puža i pužnog kotača. Strategije minimiziranja uključuju:

• Kontrolirano podešavanje središnje udaljenosti: Korištenje ekscentričnih rukavaca ulaznog vratila ili podesivih prirubnica kućišta koje omogućuju fino podešavanje položaja puža tijekom sastavljanja.
• Splitski pužni kotači: Korištenje prednapregnutog razdijeljenog pužnog kotača koji stvara kontinuirani kontakt s profilom puža, eliminirajući zazor.

III. Postizanje profila zuba i preciznosti zahvata

Točnost profila zuba i njegove površinske obrade izravno određuju glatkoću zahvata i rezultirajuću buku. Ovdje je bitna napredna proizvodnja.

Tehnike proizvodnje i dopuštena odstupanja

Najznačajnije poboljšanje u točnosti dolazi od završne obrade nakon strojne obrade. Precizne tehnike brušenja za profil zuba pužnog zupčanika najvažnije su, posebno za pužne zupčanike s dvostrukom ovojnicom, gdje je geometrija složena. Brušenje nudi vrhunsku završnu obradu površine i čvršću kontrolu nad evolutivnim profilom u usporedbi s tradicionalnim glodanjem ili glodanjem.

Utjecaj tolerancije zupčanika na razinu vibracija mjenjača definiran je industrijskim standardima (npr. Međunarodna organizacija za standardizaciju 1328-1). Prijelaz s ISO stupnja 8 (komercijalni) na ISO stupanj 5 (visoka preciznost) može smanjiti dinamičku pogrešku mreže za faktor deset, što se izravno pretvara u znatno niže razine vibracija i buke.

Metode proizvodnje zupčanika u odnosu na toleranciju i površinsku obradu

IV. Napredno mjeriteljstvo i osiguranje kvalitete

Ne možete kontrolirati ono što ne možete točno izmjeriti. Mjenjači visoke preciznosti zahtijevaju najsuvremenije mjeriteljstvo za provjeru složene geometrijske komponente.

Provjera složene geometrije

Provjera toroidne geometrije u stupnju pužnog prijenosnika je specijalizirani proces. Mjerni instrument za točnost toroidnog pužnog zupčanika mora biti sposoban istovremeno mjeriti više geometrijskih parametara, uključujući pogrešku napretka, profila i koraka. Shanghai SGR opremljen je domaćim inoviranim mjernim instrumentom toroidalnog puža i ploče, prvim u Kini, uz 3D mjerne strojeve visoke točnosti. Ovi instrumenti provjeravaju pridržavaju li se svake komponente planetarnog pužnog zupčanika najstrože tolerancije potrebne za nizak zazor i buku.

V. Strategije smanjenja buke u planetarnom pužnom prijenosniku

Osim točnosti zupčanika, na izlaznu buku utječu dinamika sustava i dizajn kućišta. Uspješni B2B vodič za smanjenje buke u planetarnim mjenjačima mora se uzeti u obzir cijeli sustav, a ne samo zupčanike.

Sustavno smanjenje buke

• Podmazivanje: Korištenje sintetičkih ulja s optimiziranom viskoznošću za radnu brzinu i temperaturu osigurava stvaranje tihog tekućeg filma koji prigušuje udarnu buku na mreži.
• Dizajn kućišta: Čvrstoća kućišta mora biti dovoljno visoka da spriječi pojačanje buke putem vibracija. Naš fokus na kompaktnom i modularnom dizajnu inherentno poboljšava krutost i smanjuje dinamički otklon, minimizirajući doprinos kućišta ukupne razine buke.
• Modifikacija opreme: Suptilne izmjene profila zuba (kruna ili reljefnog vrha) mogu kompenzirati manje deformacije pod opterećenjem, čime se izravno ublažavaju učinci NVH povezani s utjecajem tolerancije zupčanika na razinu vibracija mjenjača u stvarnim uvjetima.

VI. Zaključak

Kontrola zazora i minimiziranje buke u planetarnom pužnom prijenosniku visokih performansi zahtijeva specijalizirani, integrirani pristup, koji povezuje napredni dizajn (kao što je planski dvostruki sustav ovojnice) sa rigoroznom preciznošću proizvodnje. Upotrebom preciznih tehnika brušenja profila zuba pužnog zupčanika i validacije putem mjernog instrumenta za toroidalnu točnost pužnog zupčanika, Shanghai SGR Heavy Industry Machinery Co., Ltd. osigurava da naši mjenjači ispunjavaju najstrože NVH zahtjeve, nudeći visokotehnološka rješenja našim globalnim B2B partnerima.

VII. Često postavljana pitanja (FAQ)

1. Što je definicija zazora u planetarnom pužnom prijenosniku i zašto je njegova kontrola kritična?

Zazor je zazor između nepogonskih bokova suparnih zubaca zupčanika. Njegova kontrola je kritična jer prekomjerni zazor smanjuje točnost i krutost pozicioniranja, što dovodi do nestabilnosti, udarne buke i preranog trošenja, što je ključno za kontrolu zazora u sustavima planetarnih pužnih zupčanika.

2. Kako se očituje utjecaj tolerancije zupčanika na razinu vibracija mjenjača?

Loša tolerancija zupčanika dovodi do geometrijskih pogrešaka (odstupanje profila, pogreška nagiba). Ove pogreške uzrokuju nejednolike sile zahvata, stvarajući dinamičku pobudu. Ovo uzbuđenje prenosi se kroz ležajeve i kućište, manifestirajući se kao zvučne vibracije i buka, stoga postoji potreba za visokim ISO stupnjevima tolerancije.

3. Po čemu se razlikuju tehnike preciznog brušenja profila zuba pužnog zupčanika od glodanja?

Precizno brušenje se događa nakon što je materijal zupčanika toplinski obrađen i očvrsnut. Nudi mnogo finiju završnu obradu površine i omogućuje ispravljanje manjih deformacija uzrokovanih toplinskom obradom, što rezultira vrhunskom geometrijskom preciznošću (ocjena 3-5 u odnosu na ocjenu 8-10 za glodanje).

4. Koji je specijalizirani alat potreban za verifikaciju navedenog mjernog instrumenta za točnost toroidnog pužnog prijenosnika?

Za provjeru je potreban specijalizirani stroj, kao što je instrument za mjerenje zupčanika s računalnim numeričkim upravljanjem (CNC), često prilagođen ili dizajniran unutar (poput SGR-ovog toroidalnog puža tvrtke i mjernog instrumenta za kuhalo). Standardni 3D mjerni strojevi mogu se boriti sa složenom, neevolutivnom, trodimenzionalnom geometrijom dvostruko omotanog profila puža.

5. Koji elementi konstrukcije bez zupčanika doprinose smanjenju buke o kojem se govori u B2B vodiču za smanjenje buke u planetarnim mjenjačima?

Elementi koji nisu zupčanici uključuju optimizaciju dizajna kućišta (povećanje debljine stijenke i rebra za prigušivanje rezonancije), odabir visokokvalitetnih ležajeva s niskom razinom buke i korištenje odgovarajućih viskoznih maziva koji stvaraju debeli film tekućine koji apsorbira buku između zahvatnih zubaca.
