Planetarni reduktori zupčanika: Vodič za dizajn, aplikacije i odabir

Kako a Planetarni reduktor zupčanika Raditi?

Planetarni reduktori zupčanika, također poznati kao epiciklički sustavi zupčanika, sastoje se od tri glavne komponente: zupčanika Sunca, planeta zupčanika i zupčanika s prstenom. Sunčani zupčanik sjedi u sredini, dok se oko njega okreću više planeta, svi su zatvoreni unutar zupčanika prstena. Ovaj kompaktni aranžman pruža nekoliko prednosti u odnosu na tradicionalne zupčanike.

• Sunčani zupčanik služi kao ulaz, obično spojen na osovinu motora
• Planet Gears Mesh istodobno s sunčevim i prstenastim zupčanicima
• Prijevoznik koji drži planet zupčanike djeluje kao izlaz
• Zupčanik prstena može se popraviti, služiti kao ulaz ili izlaz, ovisno o konfiguraciji

U usporedbi s paralelnim reduktorima zupčanika, Planetarni reduktori zupčanika Ponudite veću gustoću okretnog momenta, bolju raspodjelu opterećenja i više kompaktnih dimenzija. Opterećenje se dijeli među više planetnih zupčanika, omogućujući veći kapacitet zakretnog momenta u manjem paketu.

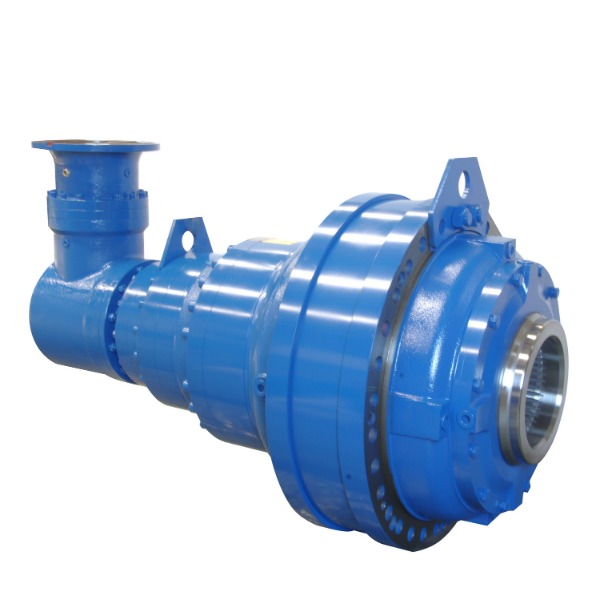

Ulaz prirubnice pravi kut Veliki izlazni moment planetarni mjenjač s motorom

Prednosti planetarnih zupčanika

Jedinstvena arhitektura planetarnih Gear Systems pruža nekoliko prednosti performansi:

• Visoka gustoća zakretnog momenta: Više planetnih zupčanika dijele opterećenje, omogućujući više okretnog momenta u manje prostora
• Kompaktni dizajn: Koncentrični raspored rezultira manjim tragom
• Visoka učinkovitost: Tipično 95-98% po fazi zbog cijepanja snage
• Izvrsna krutost: Više kontaktnih točaka pruža krutost
• Niska vibracija: Uravnotežene sile smanjuju vibraciju i buku

Odabir prava Omjer planetarnog mjenjača Za vašu prijavu

Odabir odgovarajućeg omjera prijenosa ključno je za optimalne performanse. Omjer određuje odnos između ulazne brzine i izlaznog okretnog momenta. Uobičajeni omjeri kreću se od 3: 1 do 100: 1 za jednostepene dizajne, a više faze jedinice nude omjere do 10 000: 1.

Čimbenici koji utječu na odabir omjera

Nekoliko razmatranja utječu na ideal omjer planetarnog mjenjača Za prijavu:

• Potrebna izlazna brzina i okretni moment
• Dostupna ulazna snaga i brzina
• Zahtjevi za dinamični odziv
• Ciljevi učinkovitosti
• Ograničenja fizičkog prostora

Tablica za usporedbu omjera

Savjeti za održavanje za Planetarni reduktor zupčanikas u industrijskim primjenama

Pravilno održavanje značajno proširuje radni vijek Planetarni reduktori zupčanika in industrial applications . Ovi sustavi često djeluju u zahtjevnim uvjetima, čineći redovitu njegu ključnim.

Rutinski postupci održavanja

Sveobuhvatni program održavanja trebao bi uključivati:

• Redovne provjere i promjene podmazivanja
• Nadgledanje vibracija
• Toplinski pregledi
• Provjera zakretnog momenta
• Provjere integriteta pečata

Uobičajeni načini i prevencija neuspjeha

Razumijevanje tipičnih mehanizama neuspjeha pomaže u sprječavanju stanke:

Uspoređivanje Planetarni reduktor zupčanika i harmonični pogon Tehnologije

Pri odabiru sustava za smanjenje preciznosti, inženjeri često uspoređuju Planetarni reduktor zupčanika i harmonični pogon rješenja. Svaka tehnologija ima različite karakteristike koje odgovaraju različitim aplikacijama.

Usporedba performansi

Ključne razlike između dvije tehnologije:

• Povratak: Harmonični pogoni nude skoro nule, dok planetarni sustavi obično imaju 1-10 luka-min
• Ukočenost: Planetarni zupčanici pružaju veću torzijsku krutost
• Učinkovitost: Planetarni sustavi općenito su učinkovitiji (95-98% u odnosu na 80-90%)
• Veličina: Harmonični pogoni mogu biti kompaktniji za ekvivalentne omjere

Prikladnost primjene

Razumijevanje Povratna reakcija u planetarnim sustavima zupčanika

Povratna reakcija u planetarnim sustavima zupčanika Odnosi se na lagano kretanje između zuba zupčanika kada se smjer mijenja. Iako je neki povratni udarac neizbježan, prekomjerne količine mogu uzrokovati pogreške u pozicioniranju i vibracije.

Uzroci povratne reakcije

Nekoliko čimbenika doprinosi povratnom reakciji sustava:

• Tolerancije proizvodnje
• Zazor zuba zuba
• Ležajevi
• Varijacije sklopa
• Nositi se s vremenom

Minimiziranje povratne reakcije u preciznim aplikacijama

Tehnike za smanjenje povratne reakcije uključuju:

Odabir Visoka precizna planetarna mjenjača Za robotiku

Potražnja za robotskom primjenom Visoka precizna planetarna mjenjača koji kombiniraju točnost, krutost i kompaktne dimenzije. Ovi sustavi moraju često obraditi dinamička opterećenja uz održavanje ponovljivosti pozicioniranja.

Kriteriji za odabir ključa za robotiku

Važna razmatranja prilikom određivanja mjenjača za robotske aplikacije:

• Torzijska krutost
• Specifikacije povratnih reakcija
• Učinkovitost pri radnim brzinama
• Težina i inercija
• Zapečaćenje okoliša

Zahtjevi za izvedbu po vrsti robota
