Kako odabrati planetarne mjenjače za industrijske strojeve, robotiku, automobilske sustave i aplikacije s visokim zakretnim momentom

Industrijski strojevi, robotika i automobilski sustavi oslanjaju se na komponente koje mogu prenijeti veliki okretni moment unutar kompaktnog otiska, a malo mehaničkih sklopova to čini tako učinkovito kao planetni mjenjač . Ovaj vodič govori o tome kako ovi sustavi zupčanika rade, dostupnim tipovima i o čemu treba voditi računa pri odabiru jednog za zahtjevnu primjenu.

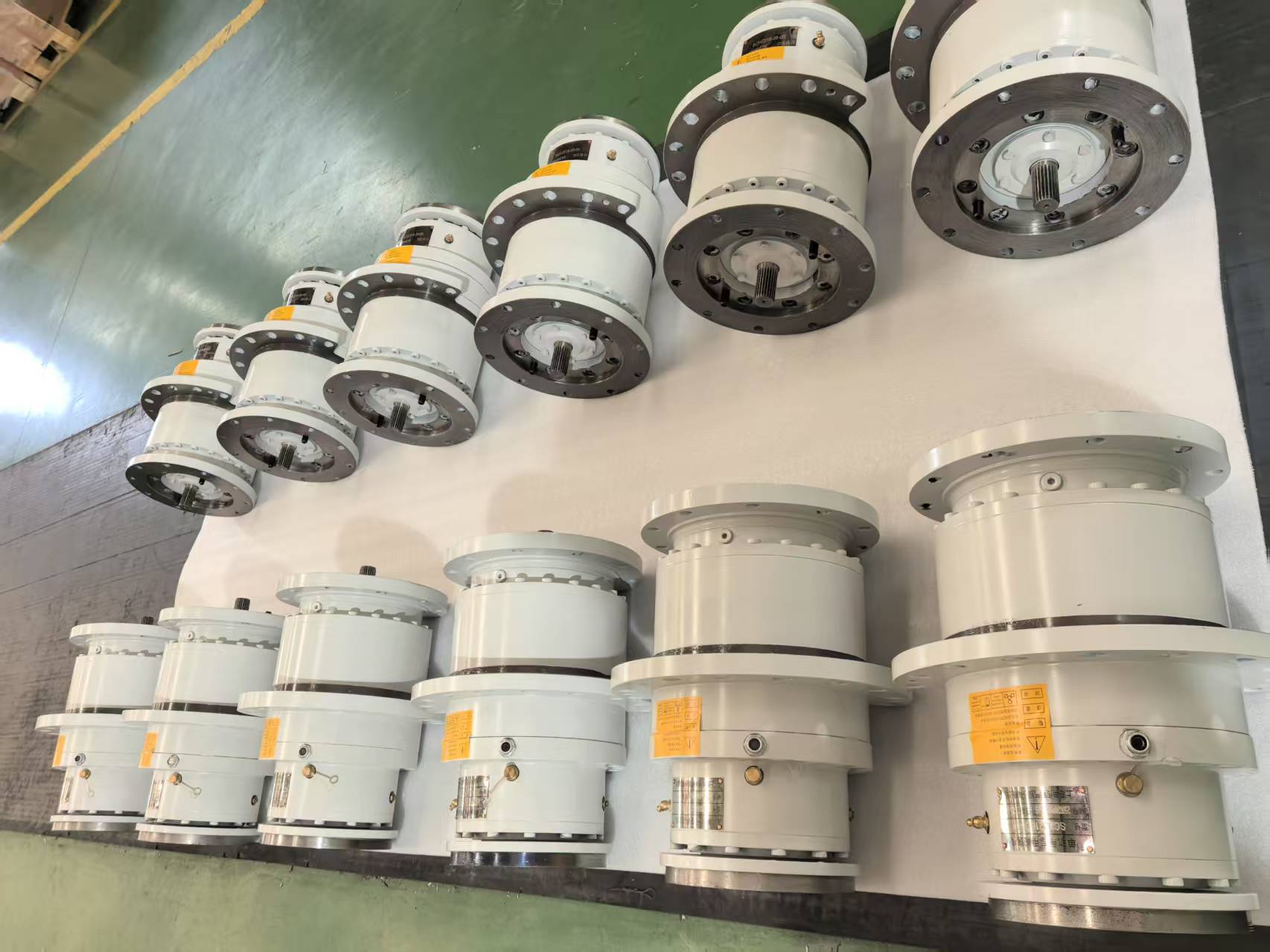

Što je planetarni mjenjač i kako funkcionira planetarni mjenjač?

Planetarni mjenjač, ​​koji se naziva i planetarni mjenjač, ​​je mehanizam za smanjenje ili povećanje stupnja prijenosa izgrađen oko tri osnovne komponente: središnjeg sunčanog zupčanika, skupa planetarnih zupčanika koji kruže oko njega i vanjskog prstenastog zupčanika s unutarnjim zubima u koje se planetni zupčanici zalijepe. Planetne zupčanike na mjestu drži rotirajući nosač, a ovisno o tome koja je komponenta fiksirana, koja se pokreće i koja je izlazna snaga, sklop može proizvesti širok raspon omjera redukcije unutar vrlo kompaktnog kućišta.

Struktura planetarnog sustava zupčanika ono je što ovom dizajnu daje njegova definirajuća svojstva. Budući da višestruki planetni zupčanici dijele preneseno opterećenje istovremeno, umjesto da jedan par zupčanika nosi cijeli okretni moment kao u jednostavnom zupčaniku, opterećenje se raspoređuje na nekoliko kontaktnih točaka odjednom. Ovaj raspored prstenastog zupčanika planetarnog zupčanika je središnji za način na koji sustavi mjenjača prijenosa okretnog momenta postižu visok kapacitet bez potrebe za proporcionalno velikim kućištem. Rezultat je kompaktan mehanizam za redukciju prijenosa koji se uklapa u aplikacije gdje je prostor ograničen, ali su zahtjevi za okretnim momentom visoki.

Koje su glavne vrste planetnih mjenjača?

Planet mjenjači se prvenstveno kategoriziraju prema broju stupnjeva redukcije, njihovoj orijentaciji osovine i razini preciznosti koja je potrebna za primjenu.

Jednostupanjski planetarni mjenjač

Jednostupanjski planetarni mjenjač koristi jedan set sunčanih, planetnih i prstenastih zupčanika za postizanje umjerenog omjera redukcije. Ova konfiguracija je kompaktna i učinkovita, a obično se bira kada je traženi omjer unutar raspona koji jedan zupčanik može praktično isporučiti.

Višestupanjski planetarni mjenjač

Višestupanjski planetarni mjenjač povezuje dva ili više planetarnih zupčanika u seriju, s izlazom jednog stupnja koji pokreće ulaz sljedećeg. To omogućuje puno veće ukupne omjere smanjenja od jednostupanjskog dizajna, iako dodaje duljinu i dodatni zazor u svakom dodanom stupnju.

Inline planetarni reduktor

Inline planetarni reduktor drži ulaznu i izlaznu osovinu na istoj osi, što pojednostavljuje spajanje na motore i pogonsku opremu i jedna je od najčešćih konfiguracija u industrijskoj automatizaciji.

Planetarni mjenjač pod pravim kutom

Planetarni mjenjač pod pravim kutom uključuje konusni ili hipoidni stupanj zupčanika za preusmjeravanje prijenosa snage za devedeset stupnjeva, što je korisno kada prostorna ograničenja ili zahtjevi rasporeda ne dopuštaju linijski raspored.

Precizni planetarni reduktor

Precizni planetarni zupčanik proizveden je prema strožim tolerancijama posebno kako bi se minimalizirao zazor i pogreška u pozicioniranju, što ga čini prikladnim za upravljanje kretanjem i robotiku gdje je točnost važna jednako kao i kapacitet zakretnog momenta.

Gdje se planetarni mjenjači najčešće koriste?

Planet mjenjači se pojavljuju u širokom rasponu industrija gdje god je potrebna kombinacija visokog okretnog momenta, kompaktne veličine i pouzdanog prijenosa snage.

Upotreba strojeva za industrijsku automatizaciju planetarni mjenjači opsežno u servo pokretanim sjekirama, stolovima za indeksiranje i opremi za pakiranje, gdje su precizna kontrola pokreta i ponovljivo pozicioniranje ključni. Robotski pogonski sustavi ovise o planetarnim mjenjačima za zajedničko aktiviranje, budući da je robotskim rukama potrebna velika gustoća okretnog momenta u malom kućištu kako bi cjelokupna ruka bila lagana i osjetljiva. Primjene mjenjača u sustavima pokretne trake favoriziraju planetarne dizajne kada kompaktna pogonska jedinica treba nositi s promjenjivim opterećenjima tijekom dugih radnih sati. Automobilski prijenosni sustavi koriste planetarne setove zupčanika unutar automatskih mjenjača za postizanje višestrukih prijenosnih omjera bez velikog broja zasebnih parova zupčanika. Pogonske jedinice građevinskih strojeva, uključujući one u bagerima i dizalicama, oslanjaju se na planetarne završne pogone za isporuku visokog okretnog momenta potrebnog za teško podizanje i kretanje u kompaktnim kućištima postavljenim izravno na kotač ili gusjenicu.

Koja bi radna svojstva trebao pružiti planetni mjenjač?

Dobro konstruiran planetarni mjenjač mora uravnotežiti kapacitet okretnog momenta, preciznost i mehaničku učinkovitost ovisno o tome što aplikacija najviše zahtijeva.

Performanse mjenjača s velikom gustoćom okretnog momenta dolaze izravno iz prirode raspodjele opterećenja planetarnog rasporeda, gdje više zupčanika radi paralelno umjesto da jedan par nosi puni teret. Precizni dizajn zupčanika s niskim zazorom najvažniji je u aplikacijama za kontrolu kretanja, gdje se svaki rotacijski pomak između ulaza i izlaza izravno pretvara u pogrešku pozicioniranja. Visokoučinkoviti prijenos snage pod utjecajem je kvalitete zuba zupčanika, podmazivanja i odabira ležaja, budući da svaki dodatni stupanj ili točka zahvata unosi određeni mehanički gubitak. Ponašanje glatkog rotacijskog sustava zupčanika, što znači minimalne vibracije i dosljednu izlaznu brzinu, ovisi o preciznosti proizvodnje i pravilnom poravnanju između sunčanih, planetarnih i prstenastih zupčanika.

Kako se proizvodi planetarni mjenjač?

Proizvodnja planetnog mjenjača uključuje slijed precizne strojne obrade, toplinske obrade i koraka sastavljanja koji su dizajnirani za postizanje uskih tolerancija na svim komponentama zupčanika.

Svaka od ovih faza pridonosi konačnim performansama mjenjača, a preskakanje ili žurba bilo kojeg koraka, osobito toplinske obrade ili kalibracije poravnanja, ima tendenciju da se kasnije pokaže kao prerano trošenje ili prekomjerni zazor tijekom rada.

Kakav je planetarni mjenjač u usporedbi s drugim vrstama mjenjača?

Planetarni mjenjači jedan su od nekoliko pristupa redukciji brzina, a njihova usporedba s alternativnim dizajnom pomaže razjasniti kada je planetarna konfiguracija bolji izbor.

Usporedba planetarnog i pužnog mjenjača općenito se svodi na gustoću okretnog momenta i učinkovitost u odnosu na sposobnost samokočenja. Pužni mjenjači nude snažno samoblokirajuće ponašanje po cijenu niže učinkovitosti, budući da klizni kontakt između puža i kotača stvara više trenja od kotrljajućeg kontakta u planetarnom zupčaniku. Usporedba planetarnog i spiralnog mjenjača donekle je drugačija, budući da spiralni mjenjač također može postići visoku učinkovitost, ali planetarni dizajn obično nudi manji otisak za ekvivalentnu ocjenu okretnog momenta zbog svog rasporeda zupčanika s dijeljenjem opterećenja.

Usporedba reduktora u ovim sustavima u konačnici ovisi o prioritetu aplikacije. Tamo gdje usporedba gustoće okretnog momenta daje prednost planetarnim dizajnima je u prostorno ograničenim instalacijama kao što su robotski zglobovi ili pogoni na kotačima, dok pužni i spiralni mjenjači ostaju uobičajeni u primjenama gdje cijena, jednostavnost ili samozaključavanje nadmašuju prednosti kompaktnog planetarnog rasporeda.

Koji su uobičajeni problemi ili ograničenja planetarnih mjenjača?

Planet mjenjači su mehanički robusni, ali nisu imuni na habanje i probleme u radu, osobito u zahtjevnim radnim ciklusima.

Problemi s trošenjem ležaja mjenjača razvijaju se tijekom vremena jer ležajevi planetarnih zupčanika ili igličasti valjci doživljavaju ponovljena ciklička opterećenja, a ovo trošenje može na kraju povećati zazor i smanjiti točnost pozicioniranja. Problemi sa sustavom zupčanika zbog kvara podmazivanja čest su glavni uzrok preranog trošenja, budući da neadekvatno ili degradirano mazivo povećava trenje i toplinu na točkama zahvata zupčanika i površinama ležaja. Simptomi buke i vibracija mjenjača često ukazuju na razvoj problema kao što su istrošenost zuba zupčanika, oštećenje ležaja ili kvar podmazivanja, a praćenje ovih simptoma može pomoći u otkrivanju problema prije nego što dođe do kvara. Uvjeti neusklađenosti planetarnih zupčanika, bilo zbog greške pri ugradnji ili deformacije vratila pod opterećenjem, mogu uzrokovati neravnomjernu raspodjelu opterećenja na planetne zupčanike i ubrzati trošenje određenih zuba. Situacije oštećenja mjenjača od preopterećenja događaju se kada zahtjevi okretnog momenta premašuju nazivni kapacitet jedinice, što može dovesti do loma zuba, kvara ležaja ili deformacije nosača u teškim slučajevima.

Kako odabrati pravi planetarni mjenjač?

Odabir pravog planetnog mjenjača zahtijeva usklađivanje nekoliko tehničkih parametara sa specifičnim zahtjevima primjene, a ne odabir samo na temelju veličine ili cijene.

Metodički proces odabira obično počinje definiranjem potrebnog izlaznog momenta i brzine, zatim sužavanjem mogućnosti omjera i konačnom potvrđivanjem da konfiguracija montaže i ocjena zaštite okoliša odgovaraju instalaciji. Preskakanje bilo kojeg od ovih koraka povećava rizik od odabira mjenjača koji je premalen za vršna opterećenja ili nije usklađen s rasponom brzine pogonskog motora.

Koji je budući trend tehnologije planetarnih mjenjača?

Tehnologija planetarnih mjenjača nastavlja se razvijati zajedno sa širim trendovima u automatizaciji, preciznoj proizvodnji i inženjerstvu materijala.

Kompaktni automatizirani pogoni sve više integriraju motor, mjenjač i upravljačku elektroniku u jedno kućište, smanjujući složenost instalacije dok zadržavaju prednosti gustoće momenta planetarnih dizajna. Pametni sustavi mjenjača za praćenje stanja koriste ugrađene senzore za praćenje vibracija, temperature i stanja podmazivanja, omogućujući timovima za održavanje da identificiraju probleme u razvoju prije nego što uzrokuju neplanirane zastoje. Dizajn zupčanika s niskom bukom postao je sve veći prioritet kako se automatizirana oprema seli u okruženja koja dijele ljudski radnici, potičući poboljšanja u dizajnu profila zuba i preciznosti proizvodnje. Napredni materijalni inženjering zupčanika, uključujući poboljšani odabir legure i površinske obrade, produljuje životni vijek zupčanika i omogućuje veće vrijednosti okretnog momenta unutar iste fizičke ovojnice. Zajedno, ovi razvoji upućuju na planetarne mjenjače koji su inteligentniji, kompaktniji i bolje prilagođeni zahtjevima modernih automatiziranih sustava.

FAQ

Što je planetarni mjenjač?

Planetni mjenjač je mehanizam redukcije zupčanika izgrađen oko središnjeg sunčanog zupčanika, planetnih zupčanika koji kruže i vanjskog prstenastog zupčanika, dizajniran za prijenos velikog momenta unutar kompaktnog kućišta.

Čemu služi planetarni mjenjač?

Planetarni mjenjač koristi se za smanjenje brzine i povećanje momenta između motora i pogonske opreme, obično u robotici, industrijskoj automatizaciji, automobilskim prijenosima i teškim strojevima.

Kako funkcionira planetarni prijenosni sustav?

Sustav planetarnog zupčanika radi tako da ima planetarne zupčanike u zahvatu istovremeno sa središnjim sunčanim zupčanikom i vanjskim prstenastim zupčanikom, pri čemu nosač, sunčani zupčanik ili prstenasti zupčanik služe kao ulazni, izlazni ili fiksni element, ovisno o konfiguraciji.

Koje su prednosti planetarnog mjenjača?

Prednosti planetarnog mjenjača uključuju visoku gustoću zakretnog momenta, kompaktnu veličinu u odnosu na kapacitet zakretnog momenta, koaksijalno poravnanje vratila i raspodjelu opterećenja na višestruke mreže zupčanika.

Planetarni ili pužni mjenjač koji je bolji?

Ni jedno ni drugo nije univerzalno bolje, budući da planetarni mjenjači općenito nude veću učinkovitost i gustoću zakretnog momenta, dok pužni mjenjači pružaju samoblokirajuće ponašanje koje je korisno u specifičnim primjenama držanja.

Koliko dugo traje planetarni mjenjač?

Životni vijek planetarnog mjenjača ovisi o čimbenicima kao što su uvjeti opterećenja, održavanje podmazivanja i poravnanje, s pravilno održavanim jedinicama koje općenito osiguravaju dug radni vijek pod nazivnim uvjetima.
