Kako se planetarne zupčanice proizvode u tvornici planetarnih reduktora?

Planetarni reduktor zupčanika je vrsta opreme koja se široko koristi u industrijskom polju. Njegov postupak dizajna i proizvodnje zahtijeva složeno inženjerstvo i proizvodnju, kao i mehaničko znanje. Međutim, mnoge industrijske tvornice i poduzeća koja trebaju koristiti planetarne smanjenje zupčanika više su zabrinuta zbog proizvodnog procesa reduktora planetarnih zupčanika.

Kao planetarni proizvođač mjenjača koji je duboko uključen u industriju mehaničkog prijenosa više od 10 godina, SGR ima vlastitu tvornicu reduktora planetarnih zupčanika, a SGR prodaje smanjenje zupčanika, kao i integrira istraživanje i razvoj i proizvodnju reduktora planetarnih zupčanika. U ovom ću članku opisati opće korake proizvodnje SGR -ovog planetarnog reduktora.

(1) Dizajn i planiranje reduktora planetarne opreme

Ovo je prvi korak proizvodnje planetarnih reduktora prijenosa, tijekom faze dizajna i planiranja, naši će dizajneri dizajnirati planetarni reduktor zupčanika na temelju očekivanih performansi, zahtjeva za primjenu i tržišne potražnje mjenjača. To može uključivati ​​odabir odgovarajućeg materijala, izračunavanje omjera prijenosa, određivanje veličine i oblika reduktora itd.

U ovom koraku, SGR inženjeri obično koriste modele dizajna računala (CAD) za mapiranje svakog dijela planetarnog zupčanika, uglavnom uključuju zupčanike Sunca, planete, zupčanike prstena, nosač, nosač itd.) I prije prelaska na proizvodnju, SGR inženjeri pokreću simulacije dizajna kako bi testirali snagu, učinkovitost i trajnost dizajna.

(2) Faza nabave sirovina

Ovo je drugi korak proizvodnje planetarnog reduktora zupčanika, na temelju specifikacija dizajna, tvornica planetarnog reduktora kupit će potrebne sirovine. To može uključivati ​​razne metale, poput magnetskih traka (za izradu zupčanika i drugih komponenti) i plastike (za izradu kućišta ili drugih nemetalnih dijelova).

Sirovine reduktora planetarnih zupčanika imaju izravan i važan utjecaj na njihovu kvalitetu i performanse. Odabir pravog materijala ne samo da može poboljšati radnu učinkovitost i nosivost reduktora, već također značajno proširiti svoj radni vijek i poboljšati pouzdanost cjelokupnog sustava.

Tvornica planetarnih mjenjača SGR obično prihvaća 20CRMNTI za proizvodnju jezgrenih komponenti reduktora zupčanika, poput planetarnih zupčanika, sunčevih zupčanika i unutarnjih prstenova, jer su manji vjerojatnije da će se ti materijali deformirati ili razbiti u visokim uvjetima opterećenja.

(3) Faza proizvodnje

Ovo je treći korak proizvodnje planetarnog reduktora zupčanika, na ovom koraku sve će se sirovine rezati i preraditi kako bi odgovarali dizajnu reduktora planetarnog zupčanika. To može uključivati ​​mnoge složene industrijske proizvodne procese poput lijevanja, toplinske obrade, mljevenja i obrade.

Proizvođač mjenjača SGR opremljen je naprednom profesionalnom opremom, uključujući četveroosni složeni kompleksni strojevi za mljevenje CNC-a, vertikalne i horizontalne obradične centre, alate za prijenosni stroj, CNC vertikalne centre za okretanje i druge opće i posebne strojeve. To osigurava kvalitetu proizvodnje planetarnih zupčanika.

(4) Sastavljanje komponenti i instalacija

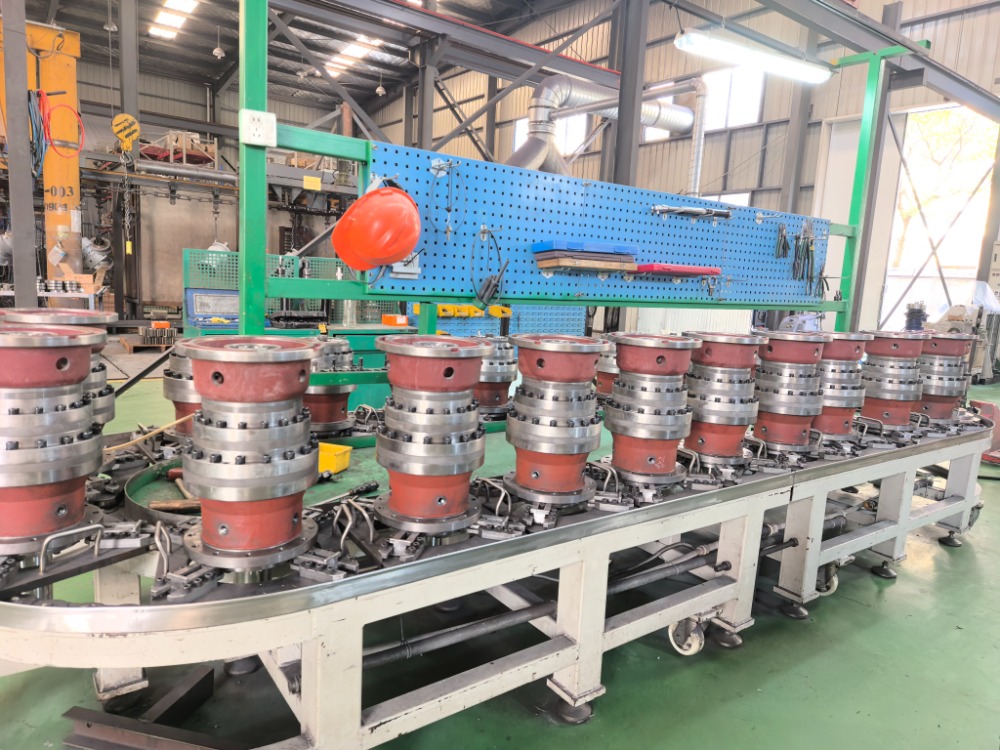

U ovoj će fazi profesionalni radnici precizno sastaviti sve komponente zajedno kako bi formirali kompletan reduktor planetarne opreme. To obično zahtijeva precizan ručni rad i pomoć u stroju.

Kad sastavljamo dijelove planetarnih zupčanika, primijetite to Sunčani zupčanik je središnji zupčanik i obično se povezuje na ulaznu osovinu. Višestruki planeti su ravnomjerno raspoređeni oko sunčevog zupčanika i montirani na nosač. Ti se zupčanici okreću oko sunčanog zupčanika. Vanjski zupčanik (prsten) okružuje planete zupčanike i s njima se mreža, pružajući izlaz. Konačno, planete zupčanike drži na mjestu nosač, koji je povezan s izlaznom osovinom.

Nakon ovih koraka proizvedeno je planetarno smanjenje zupčanika.

(5) Pregled kvalitete

SGR ima profesionalni laboratorij za ispitivanje geometrijske točnosti. Nakon što se sastavi planetarni reduktor zupčanika, planetarni reduktor zupčanika bit će provjeren i testiran kako bi se osiguralo da ispunjava sve dizajnerske specifikacije i zahtjeve za izvedbu.

Pregled uglavnom uključuje vizualni pregled, funkcionalni test, test izdržljivosti i test geometrijske točnosti.

(6) Pakiranje i prijevoz

Kvalificirani proizvodi za reduktori planete bit će pravilno upakirani kako bi se spriječilo oštećenje tijekom prijevoza, a zatim otpremljeni u skladu s potrebama kupca. SGR obično koristi drvene za pakiranje planetarnih reduktora zupčanika kako bi ga održali u dobroj kvaliteti.

Ovo je korak proizvodnje planetarnih prijenosnika proizvođača prijenosnika SGR u Kini, dobro svaka tvornica koja proizvodi planetarne reduktore zupčanika ima svoje specifične korake i procese. Upravo ti međusobno koraci osiguravaju da tvornica reduktora planetara može proizvesti izvrsne proizvode za redukciju planetara i promicati razvoj industrije strojeva. (Autor: SGR, Angie Zhang)
