Upoznajte tri uobičajene vrste reduktora brzine

U području industrijskih pogonskih sustava reduktori brzine služe kao kritične komponente. Iako dolaze u različitim tipovima—svaki sa svojim posebnim karakteristikama, svi obavljaju istu temeljnu funkciju: pretvaraju izlazni moment velike brzine i niskog zakretnog momenta motora u izlazni moment male brzine i velikog momenta koji zahtijeva oprema, dok istovremeno usklađuju inerciju i povećavaju krutost sustava.

Suočeni s velikim izborom reduktora brzine dostupnih na tržištu, kako možete brzo prepoznati i odabrati onaj koji najbolje odgovara vašim potrebama? Danas ćemo vas provesti kroz tri najčešća tipa reduktora brzine.

Prvo ćemo vam pokazati usporedbu tri vrste reduktora.

Reduktori zupčanika

Reduktori zupčanika obično koriste spiralne ili konusne zupčanike i imaju jedno-, dvo- ili čak trostupanjski prijenos. Karakteriziraju ih relativno jednostavne strukture i visok stupanj standardizacije. Smanjenje brzine postiže se zahvatom između zupčanika, čime se postiže učinkovitost prijenosa od 95%–98%.

Prijenosni omjer definiran je omjerom broja zubaca između pogonskog i gonjenog zupčanika. Ove jedinice nude niske troškove proizvodnje i lakoću održavanja, što ih čini prikladnima za aplikacije s velikim brzinama i umjerenim opterećenjem kao što su vretena alatnih strojeva, pokretne trake i strojevi za pakiranje. Međutim, reduktori su relativno glomazni i zauzimaju prostor. Također posjeduju ograničenu otpornost na udarce i preopterećenje, što ih čini neprikladnima za operacije koje uključuju česte cikluse pokretanja i zaustavljanja ili udare velikog opterećenja.

Trenutačno se reduktori zupčanika prvenstveno koriste u općim industrijskim primjenama koje karakteriziraju ograničeni proračuni, stabilni radni uvjeti i umjereni zahtjevi za preciznošću.

Planetarni reduktori

Na temelju strukture planetarnog zupčanika, reduktori planetarnih zupčanika postižu sinkroni prijenos snage s više zubaca i simetričnu raspodjelu opterećenja kroz zahvat sunčanog zupčanika, planetnih zupčanika i unutarnjeg prstenastog zupčanika; karakterizira ih kompaktna struktura, velika krutost i visoka preciznost. Ovi reduktori nude izuzetno visoku gustoću zakretnog momenta, isporučujući izlazni zakretni moment daleko veći od konvencionalnih reduktora iste veličine.

Osim toga, reduktori planetarnih zupčanika imaju visoku učinkovitost prijenosa, preciznost, krutost i brz odziv, dok podržavaju rad pri velikim brzinama i širok raspon temperatura. Naširoko se koriste u primjenama kao što su strojevi za horizontalno usmjereno bušenje bez rova, rudnička dizalica, pogonski sustavi AGV i proizvodnja energije vjetra.

Planetarni reduktori demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Trenutačno su reduktori s planetarnim zupčanicima prvenstveno prikladni za industrijske, mehaničke i proizvodne primjene koje zahtijevaju visoku preciznost, visok dinamički odziv, rad unutar ograničenja prostora ili kontinuiranu izvedbu pri velikim opterećenjima.

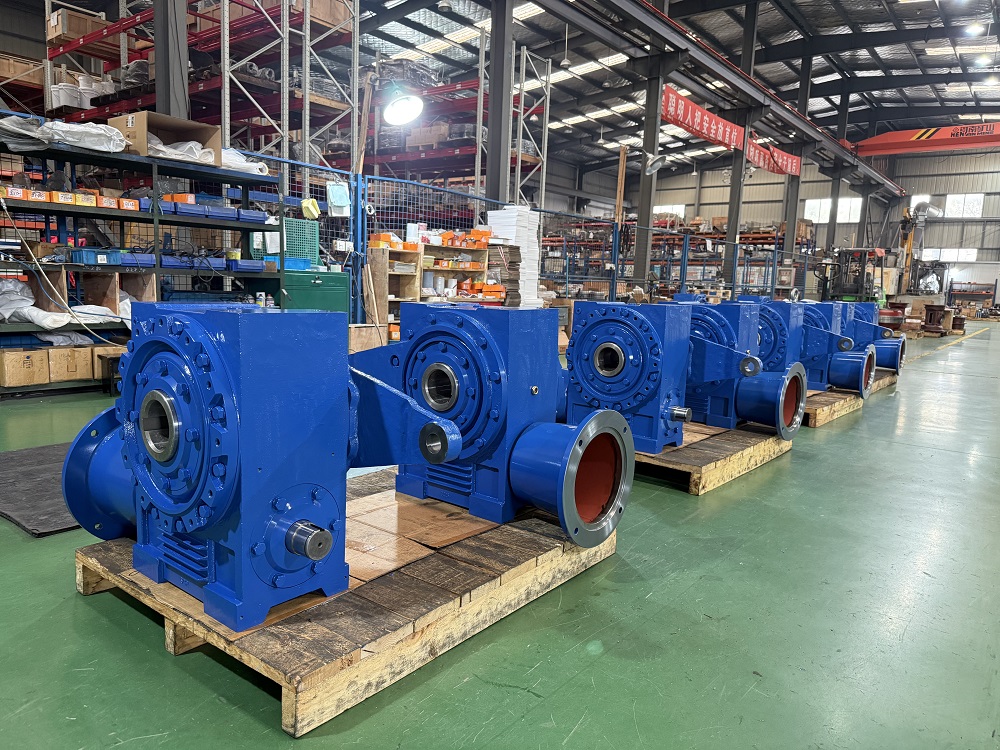

Pužni reduktori

Pužni reduktori operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Međutim, pužni reduktori imaju ograničenja, posebno relativno nisku učinkovitost prijenosa (u rasponu od 50% do 70%). Oni su najprikladniji za primjene koje zahtijevaju visoke omjere redukcije, zaštitu od samozaključavanja i rad pri maloj brzini i velikom opterećenju, ali nisu idealni za visokoprecizne primjene.

Što se tiče proizvodnje, jedinice vodećih proizvođača kao što je SGR (Hezong Heavy Industry) imaju zahvat s više zuba između puža i zupčanika. Puž je izrađen od čelika 20CrMnTi, podvrgnut karburizaciji, kaljenju i brušenju zuba zupčanika, dok se pužni zupčanik koristi od legure bronce visokih performansi kako bi se osigurala dugotrajna otpornost na habanje. Ovi izbori dizajna rezultiraju visokom učinkovitošću prijenosa i dugim životnim vijekom, nudeći značajno poboljšanu nosivost i učinkovitost u usporedbi sa standardnim cilindričnim pužnim zupčanicima istih specifikacija.

Trenutno se pužni reduktori naširoko koriste u sektorima koji zahtijevaju vertikalni prijenos, kao što su dizala, rukovanje i dizanje materijala, rudarstvo i izgradnja kemijskih postrojenja.

Svaki od ova tri uobičajena tipa reduktora ima svoje prednosti i nedostatke. Ako primjena daje prednost učinkovitosti i isplativosti, reduktori su preporučeni izbor. Ako su preciznost, krutost i kompaktnost prioriteti, preferiraju se planetarni reduktori. Ako su primarni zahtjevi visoki omjer redukcije i mogućnost samozaključavanja, pužni reduktori su najbolja opcija. (Autor, SGR, Angie Zhang)
