Razumijevanje pužnih mjenjača s dvostrukim omotačem: duboko zaronite u dizajn i primjenu

U svijetu prijenosa snage, postizanje visokog okretnog momenta i glatkog rada u kompaktnom prostoru stalan je inženjerski izazov. Među raznim rješenjima, pužni mjenjač s dvostrukim omotačem ističe se kao jedinstven i vrlo učinkovit dizajn za zahtjevne primjene. Za razliku od standardnih pužnih zupčanika, ova konfiguracija nudi značajno povećan površinski kontakt između puža i zupčanika, što dovodi do superiorne nosivosti i izdržljivosti. Ovaj članak pruža sveobuhvatno istraživanje tehnologije pužnog zupčanika s dvostrukom ovojnicom, njezinih prednosti, idealnih slučajeva uporabe i kritičnih kriterija odabira kako bi vam pomogao razumjeti njezinu ključnu ulogu u modernim strojevima.

Što je pužni pogon s dvostrukim omotačem?

Pogon pužnog zupčanika s dvostrukom ovojnicom specijalizirana je vrsta sustava zupčanika gdje su i pužni zupčanik (vijak) i pužni zupčanik (kotač) grleni ili u obliku pješčanog sata. To znači da se puž omotava oko zupčanika, a istovremeno zupčanik obavija puž. Ovo djelovanje dvostrukog omotača stvara mnogo veće područje kontakta između parnih zuba u usporedbi s jednostrukim ili cilindričnim pužnim zupčanikom. Primarna prednost ovog zamršenog dizajna je njegova sposobnost prijenosa iznimno visokih opterećenja zakretnim momentom bez ugrožavanja kompaktnosti koja je svojstvena dizajnu pužnog zupčanika. Složena geometrija zahtijeva preciznu proizvodnju, ali nagrađuje neusporedivom izvedbom u teškim uvjetima.

• Povećano kontaktno područje: Dizajn grla omogućuje višestrukim zubima da istovremeno dijele opterećenje, drastično smanjujući stres na pojedinačnim zubima zupčanika.
• Precizna proizvodnja: Proizvodnja ovih komponenti zahtijeva napredne CNC strojeve i strogu kontrolu kvalitete kako bi se osiguralo savršeno spajanje i optimalna izvedba.
• Vrhunska raspodjela opterećenja: Opterećenje nije koncentrirano na jednu točku, već je raspoređeno preko šire površine, smanjujući trošenje i habanje.

Ključne prednosti pužnih zupčanika s dvostrukim omotačem

Jedinstvena geometrija pužni mjenjač s dvostrukim omotačem pretvara se u nekoliko različitih operativnih prednosti koje ga čine preferiranim izborom za zahtjevne primjene. Ovi mjenjači su dizajnirani da nadmaše tamo gdje bi drugi mogli podbaciti, nudeći spoj snage, pouzdanosti i dugovječnosti. Sljedeće točke detaljno opisuju ključne prednosti koje ovaj dizajn mjenjača izdvajaju od ostalih.

• Veći kapacitet zakretnog momenta: Povećano kontaktno područje omogućuje sustavu da se nosi s udarnim opterećenjima i održi visok okretni moment učinkovitije od standardnih pužnih zupčanika.
• Poboljšana izdržljivost i dugovječnost: Sa smanjenim opterećenjem po jedinici površine, komponente se manje troše, što dovodi do duljeg radnog vijeka i smanjenih potreba za održavanjem.
• Kompaktan dizajn za visoke omjere redukcije: Omogućuju visoke jednostupanjske omjere redukcije u relativno malom paketu, štedeći dragocjeni prostor u rasporedu strojeva.
• Tiši rad: Glatko uključivanje s više zubaca često rezultira tišim i glatkijim radom, što je kritično u okruženjima osjetljivim na buku.

Usporedba: dvostruki omotač u odnosu na standardne pužne zupčanike

Prilikom odabira mjenjača ključno je razumjeti razlike u performansama između dvostrukog omotača i standardnog cilindričnog pužnog zupčanika. Tablica u nastavku prikazuje ključne razlike koje utječu na prikladnost primjene.

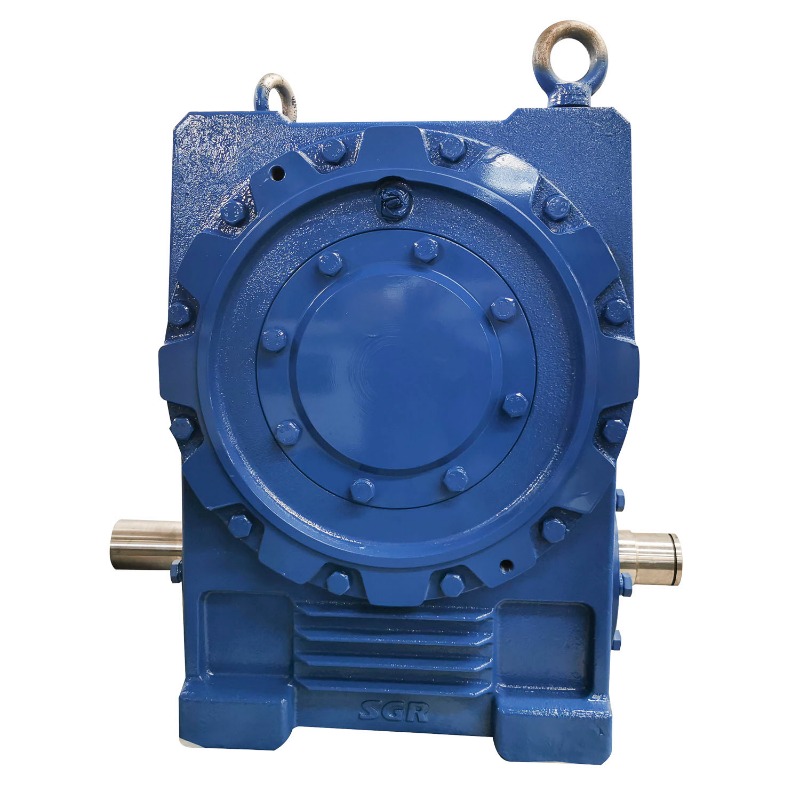

Pužni reduktor s dvostrukim omotačem visoke učinkovitosti

Optimiziranje performansi s dvostrukim dizajnom zupčanika

Da biste u potpunosti iskoristili mogućnosti a dvostruki dizajn zupčanika , mora se pažljivo razmotriti nekoliko čimbenika. Optimizacija se ne odnosi samo na odabir mjenjača; radi se o ispravnoj integraciji u sustav. Ispravno poravnanje, podmazivanje i upravljanje toplinom najvažniji su za postizanje obećanih performansi i životnog vijeka. Zanemarivanje ovih aspekata može poništiti inherentne prednosti ovog robusnog dizajna.

• Precizno poravnanje: Neusklađenost je primarni uzrok kvara. Ove jedinice moraju biti instalirane s velikom pažnjom kako bi se osiguralo da su puž i zupčanik savršeno postavljeni jedan u odnosu na drugi.
• Napredni sustavi podmazivanja: Visoki klizni kontakt stvara toplinu. Namjenski sustav podmazivanja s visokokvalitetnim uljem visoke viskoznosti neophodan je za smanjenje trenja, raspršivanje topline i sprječavanje trošenja.
• Upravljanje toplinom: Za stalne radnje s velikim opterećenjem mogu biti potrebne vanjske metode hlađenja poput ventilatora ili izmjenjivača topline za održavanje optimalnih radnih temperatura.
• Izbor materijala: Puž se obično izrađuje od kaljenog čelika, dok se zupčanik često izrađuje od mekše, brončane legure kako bi se učinkovito upravljalo karakteristikama trenja i trošenja.

Industrijska primjena pužnih mjenjača za teške uvjete rada

Robusna priroda pužni mjenjači za teške uvjete rada čini ih nezamjenjivima u industrijama u kojima je oprema dovedena do krajnjih granica. Njihova sposobnost da pruže ogroman okretni moment u kompaktnom otisku i izdrže iznenadna udarna opterećenja čini ih kamenom temeljcem teških strojeva. Od pomicanja golemih utega u rudarstvu do preciznog pozicioniranja u zrakoplovstvu, ovi su mjenjači neopjevani heroji kontrole kretanja.

• Rudarstvo i prerada minerala: Koristi se u pogonima pokretnih traka, drobilicama i dizalicama gdje se o pouzdanosti pod ekstremnim opterećenjem ne može raspravljati.
• Građevinska oprema: Neophodan za zakretne pogone bagera, mehanizme za podizanje dizalica i bubnjeve mješalica za beton.
• Rukovanje materijalom:
• Čeličane i valjaonice: Zaposleni u stolovima i manipulatorima koji rukuju užarenim metalom pod ogromnom silom.
• Zrakoplovstvo i obrana: Nalazi se u sustavima za lansiranje projektila i mehanizmima za satelitsko pozicioniranje koji zahtijevaju precizno kretanje pod velikim opterećenjem.

Odabir mjenjača s redukcijom velikog zakretnog momenta

Odabir pravog reduktor s velikim momentom kritična je odluka koja utječe na učinkovitost, cijenu i pouzdanost vašeg cijelog sustava. Proces odabira nadilazi samo pregled okretnog momenta i uključuje holistički pogled na zahtjeve aplikacije, uvjete okoline i troškove životnog ciklusa. Metodičan pristup osigurava da dobijete mjenjač koji nije samo adekvatan, već i optimalan za vaše specifične potrebe.

• Definirajte karakteristike opterećenja: Analizirajte prirodu opterećenja (konstantno, promjenjivo, udarno), njegovu veličinu i potrebni startni moment.
• Odredite omjer redukcije i izlaznu brzinu: Izračunajte potreban omjer za postizanje željene izlazne brzine iz broja okretaja u minuti vašeg ulaznog motora.
• Procijenite uvjete okoline: Uzmite u obzir faktore kao što su temperatura okoline, prisutnost prašine ili vlage i raspoloživi prostor za ugradnju.
• Procijenite faktor usluge: Uvijek odaberite mjenjač s radnim faktorom koji uzima u obzir potencijalna preopterećenja i težinu vaše primjene.
• Uzmite u obzir troškove životnog ciklusa: Pogledajte dalje od početne nabavne cijene. Uzmite u obzir očekivano održavanje, energetsku učinkovitost i srednje troškove vremena.

Ključne specifikacije za pregled

Kada pregledavate podatkovne tablice proizvođača za a pužni reduktor brzine , obratite pozornost na ove kritične specifikacije kako biste osigurali savršeno podudaranje za svoju aplikaciju.

FAQ

Koja je glavna razlika između jednostrukog i dvostrukog pužnog zupčanika?

Temeljna razlika leži u njihovoj geometriji. U kompletu pužnog zupčanika s jednim omotačem (ili cilindričnim), samo pužni zupčanik ima grlo da djelomično obavija cilindrični puž. u a pužni mjenjač s dvostrukim omotačem , i puž i zupčanik imaju grlo. Ovo stvara crva u obliku pješčanog sata koji se omotava oko zupčanika i zupčanik koji istovremeno obavija crv. Ovaj dvostruki omotač rezultira značajno većim kontaktnim područjem između zahvatnih zubaca, što je ključ njegovog većeg kapaciteta zakretnog momenta i trajnosti u usporedbi s dizajnom s jednim omotačem.

Zašto su pužni mjenjači s dvostrukom ovojnicom skuplji?

Veći trošak a pužni mjenjač s dvostrukim omotačem izravno se pripisuje njegovom složenom procesu proizvodnje. Geometriju puža i zupčanika s grlom u obliku pješčanog sata iznimno je teško proizvesti. Zahtijeva specijalizirane, precizne CNC strojeve i strogu kontrolu kvalitete kako bi se osiguralo savršeno spajanje dviju komponenti preko velike kontaktne površine. Dodatno vrijeme strojne obrade, stručnost i procesi inspekcije uključeni u stvaranje ovog preciznog konjugiranog djelovanja pridonose većoj početnoj cijeni od standardnih pužnih mjenjača, iako je to često opravdano njihovim vrhunskim performansama i dugotrajnošću u zahtjevnim primjenama.

Kako održavati pogon pužnog zupčanika s dvostrukom ovojnicom?

Održavanje a pužni prijenosnik s dvostrukim omotačem usmjeren je na pravilno podmazivanje i praćenje stanja. Prvo, ključno je koristiti točnu vrstu i viskoznost maziva koju je odredio proizvođač, budući da visoki klizni kontakt u potpunosti ovisi o čvrstom uljnom filmu. Redovito provjeravajte razine ulja i potražite znakove onečišćenja ili propadanja. Drugo, pratite radnu temperaturu i osluškujte promjene u zvuku, jer pregrijavanje ili neuobičajena buka mogu ukazivati ​​na neusklađenost, preopterećenje ili probleme s podmazivanjem. Konačno, pridržavajte se strogog rasporeda preventivnog održavanja za izmjene ulja i inspekcije kako biste proaktivno riješili problem trošenja i osigurali maksimalan vijek trajanja.

Može li se pužni mjenjač koristiti za zaustavljanje ili držanje tereta?

Da, jedna od inherentnih prednosti bilo kojeg dizajna pužnog zupčanika, uključujući dvostruki omotač tipa, njegova je prirodna sposobnost da spriječi vožnju unatrag. Zbog visokog trenja i specifičnog kuta pužnog navoja sustav je tipično samokotrirajući. To znači da sila primijenjena na izlaznu osovinu (zupčanik) ne može vratiti ulaznu osovinu (puž). Ova značajka čini pužni reduktor brzines izvrstan za primjene kao što su transporteri na nagibima, dizalice i dizala gdje je potreban mehanizam za držanje siguran od kvara kako bi se spriječilo nekontrolirano spuštanje tereta u slučaju gubitka snage.

Koji su znakovi kvara u teškom pužnom mjenjaču?

Prepoznavanje ranih znakova neuspjeha u a teški pužni mjenjač može spriječiti katastrofalne zastoje. Ključni pokazatelji uključuju zamjetno povećanje radne temperature, što često ukazuje na probleme s podmazivanjem ili preopterećenje. Neuobičajeni zvukovi kao što su škripanje, kuckanje ili pretjerano cviljenje upućuju na istrošenost, udubljenje ili neusklađenost zubaca zupčanika. Vidljivo curenje ulja oko brtvi ukazuje na kvar brtve, što može dovesti do neadekvatnog podmazivanja. Konačno, gubitak točnosti položaja ili povećanje zazora (slobodno kretanje) u izlaznom vratilu jasni su mehanički znakovi unutarnjeg trošenja koji zahtijevaju hitnu istragu i održavanje.
