Značajke reduktora s dvostrukim omotačem, primjene i odabir

Kao vrsta nove opreme za prijenos energije, dupli omotači pužnih reduktora naširoko su prihvaćeni posljednjih godina za primjene kao što su strojevi za podizanje, mala vitla, trakasti transporteri i riječna brane, zahvaljujući prednostima kao što su visoki prijenosni omjeri, izvrsna izvedba i niska cijena.

Duplo omotajući pužni reduktor također su osnovni proizvodi SGR-a. U ovom ćemo članku predstaviti značajke, primjene i razmatranja odabira reduktora pužnog zupčanika s dvostrukim omotačem.

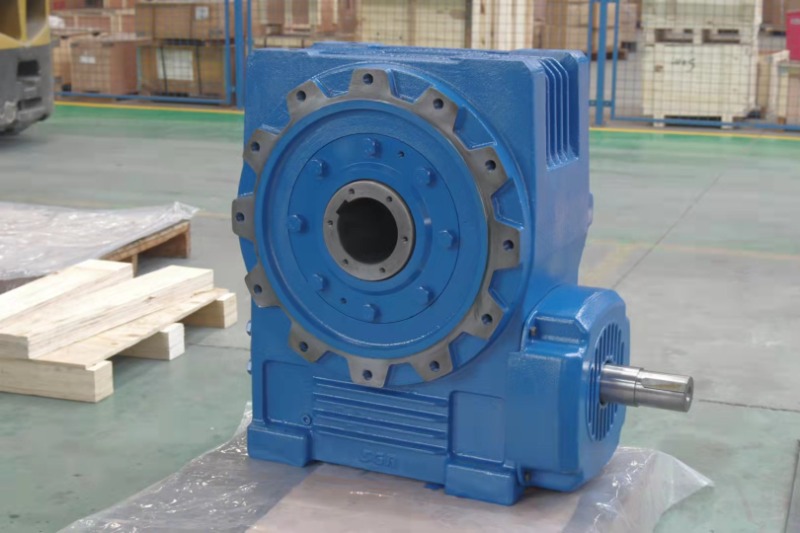

Kako izgleda dvostruki omotač pužnog reduktora?

Reduktor pužnog zupčanika s dvostrukim omotačem sastoji se prvenstveno od puža i pužnog kotača; obično je kut između dvije osi koje se sijeku 90°, a jedinica se koristi za prijenos gibanja i snage između tih neparalelnih osovina koje se ne sijeku. Puž djeluje kao pogonski element; što se tiče izgleda, puž podsjeća na vijak, dok pužni kotač izgleda poput spiralnog cilindričnog zupčanika.

Puž je zupčanik koji ima jedan ili više spiralnih navoja koji su zahvaćeni s pužnim kotačem kako bi formirali par zupčanika za neparalelne osi koje se ne sijeku. Njegova površina nagiba može biti cilindrična, konusna ili toroidalna. Tijekom rada zupci pužnog kotača klize i kotrljaju se po spiralnoj površini puža. Na prvi pogled izgleda kao vijak koji pokreće veliki zupčanik.

Međutim, važno je napomenuti da rad a dvostruki omotač pužnog reduktora nije standardna radnja zahvata zupčanika; radije, uključuje niti koje pokreću zupčanik.

Značajke reduktora pužnog zupčanika dvostrukog omotača

Kada motor tjera puž da se okreće velikom brzinom, spiralni navoji na pužu—ponašajući se poput vijka—stalno guraju zube puža, uzrokujući njegovo polagano okretanje oko vlastite osi. Potrebno je mnogo okretaja puža da bi se pužni zupčanik protjerao kroz jednu rotaciju; ovo smanjenje brzine rezultira povećanjem momenta.

Međutim, za razliku od standardnih prijenosnika zupčanika—koji primarno uključuju trenje kotrljanja u kombinaciji s malom količinom trenja klizanja—pužni pogoni gotovo se u potpunosti oslanjaju na trenje klizanja tijekom cijelog rada. Posljedično, pužni reduktori imaju tendenciju generiranja značajne topline i značajnog trošenja.

Dvostruki omotači pužnih reduktora imaju sljedeće karakteristike:

• Oni nude visok jednostupanjski prijenosni omjer, obično u rasponu od 10:1 do 100:1; u mehanizmima za indeksiranje prijenosa snage, ovaj omjer može premašiti 1500:1.
• Radnja spajanja uključuje kontakt linije, omogućavajući prijenos znatne snage.
• Odlikuje ih kompaktna struktura, glatki rad i niska razina buke.

Zašto su pužni reduktori s dvostrukim omotačem neophodni

Reduktor pužnog zupčanika s dvostrukim omotačem posjeduje jedinstvenu karakteristiku koja se ne može naći u drugim vrstama reduktora: mogućnost samozaključavanja.

To znači da kada je prednji kut puža manji od ekvivalentnog kuta trenja između zupčanika, jedinica pokazuje samoblokiranje pri kretanju unatrag; drugim riječima, puž može pokretati pužni kotač, ali pužni kotač ne može pokretati puž.

Ova značajka je neophodna za mehanizme za podizanje. Na primjer, u aplikacijama kao što su podizne platforme, električne dizalice, pokretači ventila i medicinski podizni kreveti, korištenje reduktora planetarnog zupčanika ili reduktora RV dovelo bi do slobodnog pada tereta zbog obrnute rotacije tijekom nestanka struje. Nasuprot tome, reduktor pužnog zupčanika s dvostrukim omotačem zaključao bi se na mjestu, osiguravajući apsolutnu sigurnost.

Primarna područja primjene reduktora pužnog zupčanika s dvostrukim omotačem—uključujući dizalice, mosne dizalice, dizala, dizala za pozornice, rotirajuće platforme i vožnje u zabavnim parkovima—dodatno pokazuju važnost ove značajke.

Prilikom odabira reduktora pužnog zupčanika potrebno je uzeti u obzir sljedeće čimbenike:

Balansiranje omjera smanjenja i učinkovitosti

Dvostruki omotači pužnih reduktora rade na temelju trenja klizanja. Njihovi omjeri smanjenja obično se kreću od 5:1 do 100:1; što je veći omjer redukcije, manji je prednji kut i manja je učinkovitost. Prilikom odabira reduktora pužnog zupčanika s dvostrukim omotačem, potrebno je uzeti u obzir i omjer redukcije i učinkovitost kako bi se odabrao model koji ispunjava zahtjeve za oba parametra.

Dodatno, za dugotrajni rad, moraju se uzeti u obzir mjere za odvođenje topline—kao što je ugradnja ventilatora ili sustava za hlađenje ulja ili odabir kućišta od lijevanog željeza opremljenog rashladnim rebrima.

Obratite pozornost na materijale i procese proizvodnje pužnih reduktora s dvostrukim omotačem.

Materijali i proizvodni procesi kritični su čimbenici koji određuju rad reduktora pužnog zupčanika s dvostrukom ovojnicom. Vodeći proizvođači obično koriste legirani čelik (kao što je 20CrMnTi) za puž i kositrenu broncu (ZCuSn10P1) ili aluminijsku broncu za pužni zupčanik—materijale koji nude izvrsna svojstva smanjenja trošenja i trenja. Komponente se podvrgavaju naugljičavanju, kaljenju i brušenju kako bi se postigla visoka tvrdoća i trajna otpornost na habanje, što rezultira visokom učinkovitošću prijenosa i dugim vijekom trajanja.

Nasuprot tome, ako se lijevano željezo zamijeni za materijal pužnog zupčanika u lošijim proizvodima, životni vijek se značajno smanjuje.

Pojasnite stvarne uvjete rada aplikacije.

Reduktor pužnog zupčanika s dvostrukim omotačem posjeduje sposobnost samozaključavanja koja učinkovito povećava mehaničku sigurnost; posljedično, često se koriste u opremi koja zahtijeva podizanje, naginjanje, okretanje ili aktiviranje vrata—kao što su teretna dizala, automatizirani sustavi parkiranja, dizala na pozornici, brane i pozicioneri za zavarivanje.

Pri odabiru reduktora pužnog zupčanika s dvostrukim omotačem, ako je jedinica namijenjena za podizanje, naginjanje ili održavanje položaja (npr. u podiznim platformama ili vratima), njegova sposobnost samozaključavanja je kritičan faktor. Osim toga, budući da pužni reduktori nude manju otpornost na udarce u usporedbi s planetarnim reduktorima, potrebno je pažljivo razmotriti ako primjena uključuje udarna opterećenja.

Osigurajte kompatibilnost u pogledu izlaznog momenta i konfiguracije montaže.

Reduktor pužnog zupčanika s dvostrukim omotačem prvenstveno je pogodan za primjene s niskim brzinama i velikim zakretnim momentom. Prije odabira, provjerite zadovoljava li stvarni izlazni zakretni moment sljedeći kriterij: Stvarni izlazni zakretni moment ≤ nazivni izlazni zakretni moment × servisni faktor (službeni faktor je određen vrstom opterećenja, obično u rasponu od 1,2 do 2,0).

Dodatno, većina glavnih proizvođača koristi modularne dizajne za reduktore pužnih zupčanika, nudeći različite konfiguracije montaže kao što su montaža na nogu, montaža na prirubnicu i montaža na šuplje vratilo. Budući da ove jedinice obično imaju izlaz pod pravim kutom, bitno je potvrditi kompatibilnost s rasporedom opreme. Nadalje, pozornost se mora obratiti na specifikacije sučelja—kao što su dimenzije produžetka osovine, specifikacije utora za klin i razmak rupa na prirubnici—kako bi se spriječili problemi s instalacijom na licu mjesta.

Odaberite pouzdanog proizvođača reduktora s dvostrukim omotačem

Počevši od izvora odabirom pouzdanog i pouzdanog proizvođača može uštedjeti mnogo problema. Ako je reduktor pužnog zupčanika s dvostrukom ovojnicom namijenjen za upotrebu u specijaliziranoj opremi—kao što su pomorska plovila, dizala ili strojevi za dizanje—preporučljivo je provjeriti ima li proizvođač relevantne industrijske certifikate; na primjer, pomorske aplikacije idealno zahtijevaju potvrdu Ruskog pomorskog registra brodova (RS). (Autor, SGR, Angie Zhang)
