Razlika između koaksijalnih i pravokutnih planetarnih mjenjača

Planetarni mjenjači predstavljaju jedno od najučinkovitijih i najkompaktnijih rješenja za prijenos snage u industrijskim strojevima. Razumijevanje temeljnih razlika između koaksijalnih i pravokutnih konfiguracija ključno je za odabir optimalnog sustava za specifične primjene. Ovaj sveobuhvatni vodič istražuje načela rada oba dizajna, karakteristike izvedbe i idealne slučajeve upotrebe, ističući kako specijalizirani proizvođači vole Shanghai SGR Heavy Industry Machinery Co., Ltd. iskoristiti napredni inženjering za isporuku rješenja visokih performansi.

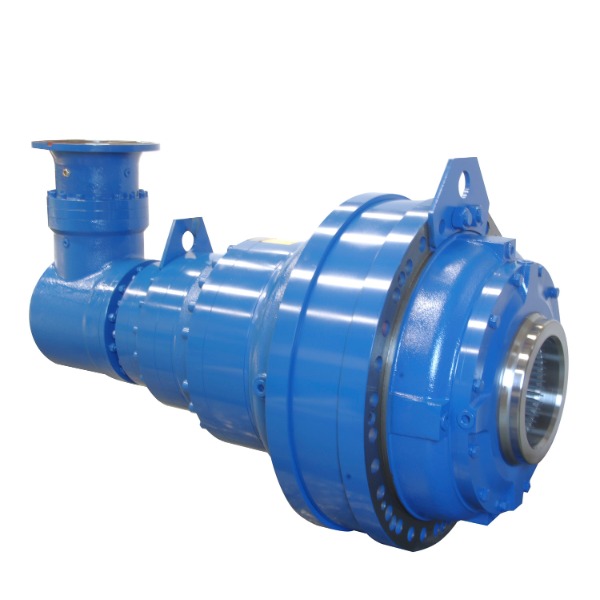

Planetarni mjenjač s motorom s ulaznom prirubnicom pod pravim kutom i velikim izlaznim momentom

Razumijevanje osnova planetarnog mjenjača

Prije ispitivanja specifičnih konfiguracija, bitno je razumjeti osnovne principe koji planetarne sustave zupčanika čine jedinstveno učinkovitima u brojnim industrijama. Planetarni mjenjač, ​​poznat i kao epiciklički mjenjač, ​​ima središnji sunčani zupčanik, više planetnih zupčanika postavljenih na nosač i vanjski prstenasti zupčanik koji je u zahvatu s planetima. Ovaj raspored stvara više putanja snage, raspoređujući opterećenje na nekoliko kontaktnih točaka za iznimnu gustoću okretnog momenta i učinkovitost.

• Kompaktan prijenos snage s visokim omjerima momenta i težine
• Više putanja snage koje raspoređuju opterećenje na nekoliko mreža zupčanika
• Vrhunska učinkovitost kroz minimizirano trenje klizanja
• Mogućnosti preciznog pozicioniranja s minimalnim zazorom
• Izvrsna apsorpcija udarnog opterećenja kroz podjelu opterećenja

Osnovne komponente i njihove funkcije

Svaki sustav planetarnog zupčanika sastoji se od nekoliko kritičnih komponenti koje rade u harmoniji za učinkovit prijenos snage. Sunčani zupčanik služi kao središnja ulazna komponenta, dok se planetni zupčanici okreću oko njega i istovremeno se spajaju sa sunčanim i prstenastim zupčanicima. Sklop nosača planeta povezuje planete i daje izlaz u većini standardnih konfiguracija, iako različiti rasporedi mogu proizvesti različite omjere brzine i smjerove.

• Sunčani zupčanik: središnja komponenta koja prima ulaznu snagu
• Planet zupčanici: Obično tri ili više zupčanika koji kruže oko sunčanog zupčanika
• Nosač planeta: Strukturna komponenta koja drži planetne zupčanike u položaju
• Prstenasti zupčanik: Vanjski zupčanik s unutarnjim zubima koji obuhvaća sustav
• Izlazni mehanizam: varira ovisno o konfiguraciji (nosač, prsten ili sunce)

Koaksijalni planetarni prijenosnici: dizajn i primjena

Koaksijalni planetarni mjenjači imaju ulazna i izlazna vratila poravnata duž iste rotacijske osi, stvarajući jednostavan put prijenosa snage s iznimnom učinkovitošću. Ova konfiguracija je posebno cijenjena u primjenama gdje su prostorna ograničenja i jednostavnost poravnanja primarna razmatranja. Inherentna simetrija koaksijalnih dizajna doprinosi uravnoteženoj raspodjeli opterećenja i minimalnim vibracijama, što ih čini idealnim za precizne primjene.

• Ulazno i izlazno vratilo dijele istu rotacijsku os
• Izuzetna učinkovitost (često 97% ili više po stupnju)
• Kompaktne radijalne dimenzije s velikom gustoćom snage
• Minimalno stvaranje vibracija i buke
• Pojednostavljeni postupci montaže i poravnanja

Izvedbene karakteristike koaksijalnih dizajna

Prednosti izvedbe koaksijalnih planetarnih mjenjača čine ih prikladnima za zahtjevne primjene u raznim industrijama. Njihova visoka učinkovitost proizlazi iz minimalnog gubitka snage kroz mreže zupčanika, dok njihov kompaktni oblik omogućuje integraciju u prostorno ograničena okruženja. Uravnotežena priroda planetarnih sustava prirodno smanjuje vibracije, pridonoseći duljem životnom vijeku komponenti i poboljšanoj operativnoj stabilnosti.

Planetarni prijenosnici pod pravim kutom: dizajn i primjena

Planetarni mjenjači pod pravim kutom uključuju stupanj konusnog zupčanika koji preusmjerava prijenos snage za 90 stupnjeva, stvarajući svestrana rješenja za primjene s okomitim zahtjevima ulaza i izlaza. Ova konfiguracija kombinira robusnost planetarnog zupčanika s fleksibilnošću usmjerenja konusnih zupčanika, nudeći jedinstvene prednosti u optimizaciji rasporeda strojeva. The planetarni mjenjač pod pravim kutom Dizajn je posebno koristan kada glavni pogon mora biti postavljen paralelno s pogonskom komponentom.

• Prijenos snage od 90 stupnjeva između ulaza i izlaza
• Konfiguracija koja štedi prostor za specifične rasporede strojeva
• Kombinacija tehnologije planetarnih i koničnih zupčanika
• Izvrsna fleksibilnost montaže u ograničenim prostorima
• Dostupan u različitim izlaznim konfiguracijama (puna osovina, šuplja osovina)

Izvedbene karakteristike dizajna pod pravim kutom

Planetarni mjenjači pod pravim kutom isporučuju jedinstvene karakteristike performansi koje ih čine nezamjenjivima u određenim primjenama. Uključivanje stupnja konusnog zupčanika uvodi različita razmatranja učinkovitosti dok pruža neprocjenjivu fleksibilnost usmjerenja. Razumijevanje ovih parametara izvedbe bitno je za pravilno projektiranje i odabir aplikacija.

Usporedna analiza: Koaksijalni planetarni mjenjači u odnosu na pravokutne

Odabir između koaksijalnih i pravokutnih planetarnih mjenjača zahtijeva pažljivo razmatranje zahtjeva primjene, prostornih ograničenja i prioriteta izvedbe. Svaka konfiguracija nudi različite prednosti koje je čine prikladnijom za određene scenarije. Ova komparativna analiza ispituje kritične razlike kako bi se informirao proces odabira.

• Razlike u rasporedu vratila i njihov utjecaj na dizajn stroja
• Usporedbe učinkovitosti u radnim rasponima
• Gustoća momenta i mogućnosti prijenosa snage
• Prednosti i ograničenja specifične za primjenu
• Razmatranje troškova tijekom životnog ciklusa opreme

Usporedba učinkovitosti i prijenosa snage

Učinkovitost predstavlja jednu od najznačajnijih razlika između koaksijalnih i pravokutnih planetarnih mjenjača. Izravni put snage koaksijalnih dizajna smanjuje gubitke energije, dok konfiguracije pod pravim kutom doživljavaju dodatne gubitke na sučelju konusnog zupčanika. Ova razlika u učinkovitosti postaje sve važnija u aplikacijama s visokim ciklusom gdje potrošnja energije značajno utječe na operativne troškove.

Smjernice za odabir specifične za primjenu

Optimalan izbor između koaksijalnih i pravokutnih planetarnih mjenjača uvelike ovisi o specifičnim zahtjevima i ograničenjima primjene. Koaksijalni dizajni obično se ističu u aplikacijama koje zahtijevaju maksimalnu učinkovitost i jednostavan prijenos energije, dok konfiguracije pod pravim kutom rješavaju specifične prostorne izazove. Razumijevanje ovih smjernica za primjenu osigurava pravilan odabir mjenjača za dugoročnu pouzdanost i performanse.

• Koaksijalni se preferira za: zahtjeve visoke učinkovitosti, aplikacije s izravnim pogonom
• Poželjan pravi kut za: prostorno ograničene rasporede, prijenos snage od 90°
• Obje konfiguracije prikladne za: aplikacije s velikim zakretnim momentom, precizno pozicioniranje
• Posebna razmatranja za: teška okruženja, dostupnost održavanja
• Čimbenici troškova životnog ciklusa: početna investicija naspram operativne učinkovitosti

Napredni inženjering u modernim sustavima planetarnih zupčanika

Suvremeni planetarni dizajn mjenjača uključuje napredne inženjerske principe i proizvodne tehnologije za postizanje neviđenih razina performansi. Tvrtke poput Shanghai SGR Heavy Industry Machinery Co., Ltd. koristiti sofisticirane sustave optimizacije dizajna i preciznu proizvodnu opremu za proizvodnju mjenjača koji zadovoljavaju stroge industrijske standarde. Njihov tim za istraživanje i razvoj, sastavljen od doktora znanosti i viših inženjera, razvio je specijalizirane sustave uključujući Planetarni mjenjač i Planar Double-Enveloping Worm Gear Optimization Design System.

• Napredna optimizacija profila zuba za raspodjelu opterećenja
• Precizna proizvodnja s CNC strojevima
• Sveobuhvatno testiranje sa sustavima za ispitivanje snage i učinkovitosti
• Inovativni materijali i postupci toplinske obrade
• Integrirani sustavi projektiranja, proizvodnje i tehničke usluge

Inovacija u niskošumnom dizajnu planetarnog mjenjača

Smanjenje buke predstavlja značajan fokus u razvoju suvremenog planetarnog mjenjača, posebno jer industrije provode strože standarde na radnom mjestu i okoliša. Napredni inženjerski pristupi uključuju optimizirane modifikacije zuba, precizne proizvodne tolerancije i specijalizirane tehnike prigušivanja vibracija. Potraga za niskošumni planetarni mjenjač rješenja postala je konkurentska razlika među vodećim proizvođačima.

• Precizno brušenje zuba zupčanika za optimalne karakteristike zahvata
• Napredni izbor ležajeva i tehnike montaže
• Optimizacija dizajna kućišta za prigušivanje vibracija
• Inženjering sustava podmazivanja za smanjenje buke
• Sveobuhvatno ispitivanje opremom za mjerenje zvuka

Odabir pravog planetarnog mjenjača za vašu primjenu

Pravilan odabir planetarnog mjenjača zahtijeva sustavnu procjenu višestrukih tehničkih parametara i radnih razmatranja. Osim osnovne odluke o koaksijalnom naspram pravog kuta, inženjeri moraju uzeti u obzir zahtjeve okretnog momenta, omjere brzine, uvjete okoline i očekivanja životnog ciklusa. Ovaj okvir odabira pomaže identificirati optimalnu konfiguraciju dok izbjegava uobičajene zamke u specifikaciji mjenjača.

• Sveobuhvatna procjena zahtjeva za momentom i brzinom
• Analiza ograničenja montaže i prostornih ograničenja
• Procjena okolišnih čimbenika i radnog ciklusa
• Razmatranje zahtjeva održavanja i pristupačnosti
• Analiza ukupnog troška vlasništva iznad početne nabavne cijene

Razvoj tehničke specifikacije

Stvaranje sveobuhvatnih tehničkih specifikacija predstavlja ključni korak u procesu odabira planetarnog mjenjača. Dobro definirane specifikacije osiguravaju da će odabrani mjenjač raditi pouzdano tijekom svog predviđenog životnog vijeka, istovremeno ispunjavajući sve zahtjeve primjene. Ovaj proces bi trebao obuhvatiti i parametre izvedbe i fizičke karakteristike.

FAQ

Koliki je tipični životni vijek planetarnog mjenjača?

Životni vijek planetarnog mjenjača značajno varira ovisno o uvjetima primjene, praksi održavanja i karakteristikama opterećenja. Pod odgovarajućim radnim uvjetima uz odgovarajuće održavanje, visokokvalitetni planetarni mjenjači obično postižu 20.000 sati radnog vijeka. Kritični čimbenici koji utječu na dugovječnost uključuju odgovarajuće podmazivanje, radne temperature unutar projektiranih granica, izbjegavanje udarnih opterećenja koja prelaze nazivni kapacitet i preciznost poravnanja. Proizvođači poput Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruirajte svoje mjenjače za produljeni radni vijek kroz robustan dizajn, vrhunske materijale i preciznu proizvodnju.

Kako planetarni mjenjač postiže visoku gustoću momenta?

Planetarni mjenjači postižu izuzetnu gustoću okretnog momenta kroz svoju jedinstvenu arhitekturu raspodjele snage. Za razliku od konvencionalnih rasporeda zupčanika koji prenose snagu kroz jedan zahvat zupčanika, planetarni sustavi raspodjeljuju moment na više planetnih zupčanika istovremeno. Ova podjela opterećenja omogućuje kompaktnije dizajne uz rukovanje višim vrijednostima zakretnog momenta. Dodatno, koaksijalni raspored stvara uravnoteženu raspodjelu sile koja minimalizira opterećenje ležaja i naprezanje kućišta, dodatno pridonoseći kompaktnim dimenzijama. The planetarni mjenjač visokog momenta konfiguracija predstavlja jedno od prostorno najučinkovitijih dostupnih rješenja za prijenos energije.

Mogu li se planetarni mjenjači koristiti u visoko preciznim aplikacijama?

Apsolutno. Planetarni mjenjači iznimno su prikladni za visoko precizne primjene kada su proizvedeni s odgovarajućim tolerancijama i preciznim komponentama. Ključni pokazatelji preciznosti uključuju nizak zazor (često ispod 1 kutne minute u preciznim modelima), visoku torzijsku krutost i izvrsnu ponovljivost položaja. Za primjene koje zahtijevaju izuzetnu preciznost, specijalizirani precizni planetarni mjenjač dizajni uključuju značajke kao što su prednapregnuti ležajevi, precizno brušeni zupčanici i optimizirani profili zuba. Ove karakteristike čine planetarne mjenjače idealnim za robotiku, zrakoplovstvo, medicinsku opremu i druge primjene koje zahtijevaju točnu kontrolu kretanja.

Kakvo održavanje zahtijevaju planetarni mjenjači?

Planetarni mjenjači zahtijevaju relativno minimalno održavanje u usporedbi s mnogim drugim komponentama prijenosa snage, ali pravilna njega značajno produljuje vijek trajanja. Primarne aktivnosti održavanja uključuju redovito podmazivanje prema specifikacijama proizvođača, periodičnu provjeru cjelovitosti brtvila i praćenje neuobičajene buke ili povećanja temperature. Moderno održavanje planetarnog mjenjača prakse naglašavaju praćenje temeljeno na stanju, a ne zamjenu u fiksnim intervalima, koristeći analizu vibracija, analizu ulja i toplinski nadzor za predviđanje potreba održavanja prije nego što dođe do kvara.

Kako mogu odabrati između inline i planetarnih mjenjača pod pravim kutom?

Odabir između rednih (koaksijalnih) i pravokutnih planetarnih mjenjača prvenstveno ovisi o prostornim ograničenjima i zahtjevima učinkovitosti unutar vaše specifične primjene. Koaksijalni dizajn nudi veću učinkovitost i obično veću gustoću zakretnog momenta, što ih čini idealnim kada je usklađivanje ulaza i izlaza jednostavno. Konfiguracije pod pravim kutom rješavaju prostorne izazove gdje glavni pokretač mora biti postavljen okomito na pogonsku komponentu, iako s malim kompromisom u učinkovitosti zbog dodatnog stupnja zupčanika s konusnim zupčanikom. Razmotrite kompletan raspored sustava, dostupnost za održavanje i zahtjeve za učinkovitost kada donosite ovu temeljnu odluku o odabiru.
