Koaksijalni planetarni mjenjač montiran na bazu: pogonsko rješenje za teške uvjete rada

Industrijski strojevi za teške uvjete rada zahtijevaju prijenosni sustav koji može pouzdano isporučiti veliki okretni trenutak dok ostaje kompaktan, učinkovit i jednostavan za integraciju u cjelokupni dizajn stroja. Među raznim dostupnim vrstama industrijskih reduktora zupčanika, koaksijalni planetarni mjenjač montiran na bazi pruža učinkovito rješenje za mnoge zahtjevne primjene.

Ova vrsta planetarni mjenjač Dvije važne strukturne karakteristike: ulaz i izlaz su raspoređeni koaksijalno kombinirano, dok je mjenjač sigurno kroz konfiguraciju podržanu postavljenu na bazu. U kombinaciji s karakteristikama raspodjele opterećenja planetarnog zupčanika, ovaj dizajn pruža kompaktno prijenosno rješenje za industrijske strojeve koji zahtijevaju veliki okretni moment i stabilan prijenos snage.

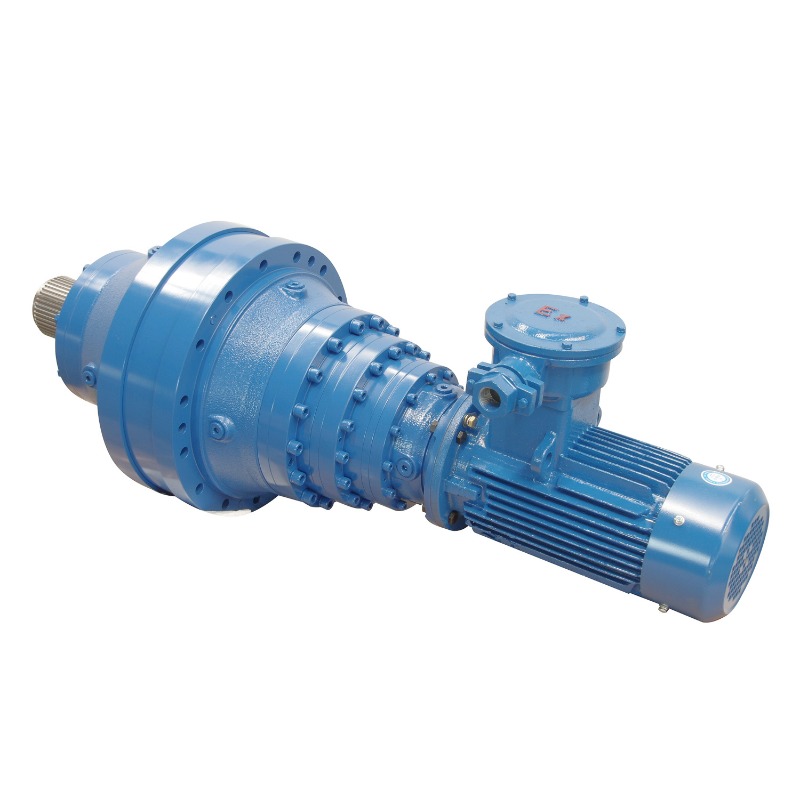

SGR-ova serija N uključuje motore visokog okretnog momenta koaksijalni planetarni mjenjač konfiguracije za zahtjevne industrijske primjene. Obitelj proizvoda koristi modularni dizajn i podržava različite ulazne, izlazne, montažne i višestupanjske konfiguracije. SGR navodi raspon izlaznog momenta do T2 ≤ 750 000 N·m i prijenosni omjer i ≥ 3 za referentnu seriju proizvoda.

Dakle, što je točno koaksijalni planetarni mjenjač montiran na bazi, koje prednosti nudi i kako bi ga inženjeri trebali odabrati za tešku opremu?

Ovaj članak objašnjava osnove.

01. Što je koaksijalni planetarni mjenjač postavljen na bazu?

Koaksijalni planetarni mjenjač je planetarni reduktor u kojem su ulaz i izlaz raspoređeni duž iste središnje osi.

Interno, tipični planetarni prijenos sastoji se od sunčanog zupčanika, više planetnih zupčanika, planetnog nosača i prstenastog zupčanika. Planetni zupčanici se okreću oko sunčanog zupčanika dok istovremeno zahvaćaju prstenasti zupčanik.

Jedna od glavnih prednosti ovog rasporeda je podjela opterećenja.

Umjesto prijenosa cjelokupnog opterećenja kroz jedan par zupčanika, u prijenosu momenta može se sudjelovati nekoliko planetnih zupčanika. Ovo pomaže planetarnom sustavu da postigne visoku gustoću momenta unutar relativno kompaktne strukture.

Izraz montiran na bazu odnosi se na način na koji je instaliran mjenjač.

Umjesto da se oslanja isključivo na izlaznu prirubnicu ili raspored montiran na osovinu, mjenjač je podržan postoljem za ugradnju koja se može pričvrstiti na strukturu stroja ili temelja.

Kombinacija koaksijalnog rasporeda prijenosa sa strukturom montiranom na postolju čini ovu vrstu mjenjača posebno korisnim za industrijske strojeve gdje su potrebni veliki zakretni moment, stabilna instalacija, kompaktne dimenzije i fleksibilna integracijska oprema.

SGR-ov portfelj planetarnih mjenjača uključuje koaksijalne konfiguracije s rješenjima za montažu stopala/baze, prirubnice i osovine, što omogućuje odabir različitih rasporeda prema dizajnu stroja.

02. Kako radi koaksijalni planetarni mjenjač?

Temeljni princip rada sličan je principu rada drugih planetarnih mjenjača.

Snaga ulazi u sustav planetarnog zupčanika kroz ulaznu stranu i prenosi se kroz sunčani zupčanik, planetne zupčanike, prstenasti zupčanik i nosač u skladu sa specifičnom konfiguracijom mjenjačke kutije.

Ključna značajka je da više planetarnih zupčanika može podijeliti preneseno opterećenje.

Ovaj princip podjele snage posebno je vrijedan u teškim strojevima jer se potreban okretni trenutak ne mora prenositi kroz samo jedan zahvat zupčanika.

Kao rezultat toga, planetarni mjenjači mogu pružiti visok kapacitet zakretnog momenta u odnosu na svoje fizičke dimenzije.

U koaksijalnom rasporedu, ulaz i izlaz ostaju na istoj osi, stvarajući aerodinamični put prijenosa snage koji može pojednostaviti integraciju u mnoge rasporede strojeva.

Kada je potreban veći omjer redukcije, dodatni planetarni stupnjevi mogu se spojiti u seriju. Referentni SGR-ov koaksijalni planetarni mjenjač temelji se na visokoj modularnoj arhitekturi i podržava višestupanjske kombinacije za različite zahtjeve redukcije.

03. Četiri ključne prednosti koaksijalnog planetarnog mjenjača postavljenog na bazu

Zašto su koaksijalni planetarni mjenjači montirani na bazi prikladni za teške strojeve?

Četiri su glavne prednosti.

1. Veliki okretni moment i pouzdan prijenos snage

Prva prednost je mogućnost prijenosa velikog trenutka.

Više planetnih zupčanika sudjeluje u prijenosu snage i raspodjeli opterećenja. To pomaže u raspodjeli opterećenja kroz planetarni sustav zupčanika umjesto da se koncentrira na jedan par zupčanika.

Za teške industrijske strojeve ovo je osobito važno kada prijenos mora podnijeti: veliki radni trenutak, početna opterećenja, promjenjiva opterećenja, ponovljene promjene opterećenja, udarna opterećenja i duge radne cikluse.

SGR-ov asortiman koaksijalnih mjenjača serije N uključuje konfiguracije s visokim zakretnim momentom, s referentnom kineskom stranom proizvoda koja navodi izlazni zakretni moment do T2 ≤ 750.000 N·m. Stvarna veličina mjenjača i dopušteni okretni moment moraju se, naravno, odabrati prema specifičnim radnim uvjetima i primjeni.

To čini koaksijalnu planetarnu arhitekturu relevantnu za velike industrijske strojeve gdje se veliki okretni trenutak mora prenijeti unutar ograničenog prostora za ugradnju.

2. Kompaktna struktura i glatki prijenos

Još jedna važna prednost je kompaktna arhitektura.

Budući da sustavi planetarnih zupčanika distribuiraju okretni moment kroz više planetarnih zupčanika raspoređenih oko središnjeg sunčanog zupčanika, mogu postići visoku gustoću okretnog momenta bez potrebe za pretjerano velikim mjenjačem.

Za dizajnere ovo može biti osobito vrijedno kada su važni i kapacitet prijenosa i prostor za ugradnju.

Koaksijalni raspored dodatno pojednostavljuje raspored prijenosa jer su ulaz i izlaz postavljeni duž iste osi.

SGR-ova dokumentacija proizvoda također identificira visoku učinkovitost prijenosa, gladak rad i nisku razinu buke kao karakteristike njegove serije koaksijalnih planetarnih mjenjača.

Međutim, ove karakteristike ne dolaze samo od planetarne strukture. Materijali zupčanika, toplinska obrada, točnost zupčanika, odabir ležaja, podmazivanje, montaža i kvaliteta proizvodnje doprinose stvarnom radnom učinku industrijskog mjenjača.

3. Modularni dizajn i fleksibilne konfiguracije

Jedna od najvećih karakteristika modernih industrijskih planetarnih mjenjača je modularnost.

Visoko modularna platforma mjenjača omogućuje proizvođačima stvaranje različitih prijenosnih rješenja korištenjem standardiziranih komponenti i različitih kombinacija.

Za seriju koaksijalnih planetarnih mjenjača SGR, višestruki planetarni stupnjevi mogu se kombinirati kako bi se zadovoljili različiti zahtjevi redukcije, s referentnom obitelji proizvoda koja pokriva omjere i ≥ 3.

Dostupne su i različite opcije unosa, uključujući: N standardni ulaz osovine, MN ulaz prirubnice i prilagođene konfiguracije ulaza.

Izlazna strana može se konfigurirati s: cilindričnim osovinom, osovinom s klinovima, šupljom osovinom s uređajima za zaključavanje, prirubničkim spojem i prilagođenim konfiguracijama.

SGR također nudi različite načine montaže, uključujući montažu na bazu, montažu na prirubnicu i konfiguracije povezane s polugom zakretnog momenta.

Ta je fleksibilnost osobito važna za proizvođače OEM opreme.

Umjesto redizajniranja cijelog stroja oko fiksne konfiguracije mjenjača, inženjeri mogu odabrati raspored mjenjača koji bolje odgovara motoru, pogonskoj opremi, prostoru za ugradnju i postojećem mehaničkom sučelju.

4. Stabilna instalacija i snažna prilagodljivost

Za velike industrijske mjenjače, montažu nikada ne treba tretirati kao sekundarnu stvar.

Mjenjač mora biti ispravno integriran u strukturu stroja kako bi se opterećenja mogla pouzdano prenositi bez unošenja nepotrebnog odstupanja ili naprezanja.

Planetarni mjenjač montiran na bazi pruža praktično rješenje za montažu za mnoge fiksne industrijske pogonske sustave jer se kućište mjenjača može sigurno osloniti na okvir opreme ili temelj.

Ovisno o primjeni, druge konfiguracije kao što je montaža na prirubnicu ili montaža na polugu zakretnog momenta mogu biti prikladnije.

Ispravno rješenje ovisi o čimbenicima uključujući: raspored opreme, izlazni priključak, radijalna i aksijalna opterećenja, reakcijski moment, dizajn temelja, poravnanje vrata i dostupnost održavanja.

Zbog toga konfiguraciju montaže treba razmotriti tijekom odabira mjenjača, a ne nakon što je model mjenjača već odabran.

04. Gdje se koriste koaksijalni planetarni prijenosnici montirani na bazu?

Zahvaljujući velikom kapacitetu zakretnog momenta, kompaktnoj strukturi, modularnosti i fleksibilnim konfiguracijama, koaksijalni planetarni mjenjačes može se koristiti u širokom rasponu teških industrijskih strojeva.

Rudarska oprema

Rudarski strojevi često rade pod velikim opterećenjem, vibracijama, prašinom i zahtjevnim radnim ciklusima.

Planetarni mjenjači mogu se koristiti u rudarskim prijenosnim sustavima gdje zahtijevaju visok okretni moment i pouzdan kontinuirani rad.

Za rudarske aplikacije, odabir mjenjača treba uzeti u obzir ne samo nazivni zakretni trenutak već i vršna opterećenja, udarna opterećenja, vrijeme rada, uvjete okoline i zahtjeve za održavanje.

Metalurška oprema

Metalurški strojevi često zahtijevaju male brzine prijenosa s velikim okretnim momentom u zahtjevnim industrijskim uvjetima.

Koaksijalni planetarni mjenjač montiran na bazi može pružiti kompaktno pogonsko rješenje za odgovarajuće teške metalurške strojeve, posebno tamo gdje su važni stabilna instalacija i kontinuirani prijenos snage.

Transportne trake i sustavi za rukovanje materijalom

Veliki industrijski transporteri mogu zahtijevati znatan početni i radni trenutak, posebno pri transportu teških rasutih materijala.

Planetarni mjenjač može smanjiti brzinu motora dok istodobno povećava izlazni moment, pružajući mehaničke karakteristike koje zahtijevaju mnoge pogonske sustave transportera.

Konfiguracija montirana na bazu također može pojednostaviti integraciju u fiksne pogonske stanice pokretne trake.

Oprema za podizanje i vitlo

Sustavi podizanja i vitla zahtijevaju pouzdan prijenos zakretnog momenta i odgovarajuće omjere redukcije.

Planetarni mjenjači obično se razmatraju za pogonske sustave s velikim momentom gdje su važne kompaktne dimenzije.

Za aplikacije dizanja, međutim, odabir mjenjača mora se temeljiti na zahtjevima cjelokupnog sustava, uključujući uvjete opterećenja, kočenje, sigurnosne zahtjeve, radni ciklus i primjenjive standarde.

Građevinski strojevi

Teška građevinska oprema zahtijeva robusne komponente prijenosa sposobne se nositi s različitim opterećenjima i zahtjevnim radnim okruženjima.

Ovisno o arhitekturi stroja, planetarni prijenosnici mogu se koristiti za različite pogonske, rotacijske ili pomoćne mehanizme.

Pomorski pomoćni strojevi

Prostor može biti važno ograničenje dizajna brodskih strojeva.

Visoka gustoća zakretnog momenta i konfigurabilna struktura koaksijalnog planetarnog mjenjača mogu se učiniti prikladnim za odabrane aplikacije pomoćnog brodskog pogona gdje su potrebne kompaktnost i prijenos visokog zakretnog momenta.

SGR-ov referentni proizvod serije N primijenjen je u svim industrijskim sektorima, uključujući građevinske strojeve, pomoćne pomorske strojeve, rudarske strojeve i strojeve za tekstil i tiskanje/bojanje.

05. Koaksijalni u odnosu na planetarni mjenjač pod pravim kutom: koji odabrati?

Jedno važno pitanje pri odabiru planetarnog mjenjača treba li stroj koaksijalni ili pravokutni raspored prijenosa.

A koaksijalni planetarni mjenjač postavlja ulaz i izlaz duž iste osi.

Stoga je posebno prikladno kada se motor i pogonska oprema mogu rasporediti u ravni prijenosni vod.

Planetarni mjenjač pod pravim kutom mijenja smjer prijenosa snage, što može biti korisno kada raspored stroja ne dopušta ugradnju motora i izlazne opreme duž iste osi.

Nijedan dizajn nije univerzalno bolji.

Ispravan izbor prvenstveno ovisi o: dostupnom prostoru za ugradnju, položaju motora, položaju pogonske opreme, potrebnom okretnom momentu, omjeru redukcije, ulaznom i izlaznom sučelju i prostoru za održavanje.

SGR-ov asortiman planetarnih mjenjača uključuje koaksijalne i pravokutne konfiguracije za različite zahtjeve rasporeda vratila.

06. Zašto odabrati SGR koaksijalne planetarne mjenjače?

SGR razvija industrijsku planetarni mjenjač rješenja za zahtjevne prijenosne aplikacije.

Njegova N serija koristi modularnu i serijaliziranu filozofiju dizajna, dopuštajući različite stupnjeve, ulazne konfiguracije, izlazne aranžmane i metode montaže da se kombiniraju prema zahtjevima aplikacija. SGR-ove trenutne informacije o proizvodu navode koaksijalne i pravokutne planetarne konfiguracije i višestruka rješenja za montažu.

Za proizvodnju zupčanika, SGR koristi 20CrMnTi čelik od legure, sa zupčanicima koji su pougljeničeni i kaljeni prije preciznog brušenja. Ovaj proizvodni pristup ima za cilj osigurati tvrdoću, otpornost na habanje i točnost zupčanika koji su potrebni za zahtjevne primjene industrijskog prijenosa.

SGR također podržava prilagođene planetarni mjenjač rješenja za proizvođače OEM opreme, posebno tamo gdje standardne kataloške konfiguracije ne mogu u potpunosti zadovoljiti zahtjeve za momentom, omjerom, ulazno/izlaznim sučeljima, montažnim dimenzijama ili radnim uvjetima.

Serija N je pozicionirana za industrijske primjene uključujući rudarstvo, građevinske strojeve, pomoćne brodske strojeve, dizanje, rukovanje materijalom i drugu tešku opremu.

Za kupce koji procjenjuju alternative uvezenim industrijskim planetarnim mjenjačima, SGR također pozicionira ovu seriju kao lokaliziranu alternativu za usporedne primjene. Izvorna dokumentacija proizvoda navodi da je serija razvijena imajući na umu zamjenu usporedbe uvezenih reduktora. Bilo koji zamjenski projekt ipak treba tehnički provjeriti u skladu s okretnim momentom, omjerom, dimenzijama, sučeljima osovina, opterećenjima, radnim ciklusom i stvarnim radnim uvjetima umjesto pretpostavke zamjenjivosti samo na temelju veličine modela. (Autor, SGR, Angie Zhang）
