Usporedba tri uobičajena tipa industrijskih reduktora

An industrijski mjenjač odnosi se na samostalnu jedinicu koja se sastoji od zupčanika, pužnih pogona ili pužnih zupčanika zatvorenih u krutom kućištu. Glavna funkcija industrijskog mjenjača je mijenjanje brzine i izlaznog zakretnog momenta, osiguravajući visok zakretni moment i malu brzinu vrtnje.

Uobičajeni industrijski reduktori zupčanika uglavnom uključuju: reduktore zupčanika, reduktore pužnih zupčanika i reduktore planetarnih zupčanika. U ovom ćete članku dobavljača reduktora SGR pružiti sveobuhvatnu usporedbu ova tri uobičajena tipa reduktora kako biste ih lakše razumjeli.

(1) Reduktori zupčanika

Uobičajeni tipovi reduktora zupčanika uključuju cilindrične reduktore zupčanika, reduktore s konusnim zupčanicima i reduktore s konusnim cilindričnim zupčanicima. Među njima, cilindrični reduktori zupčanika su najčešće korišteni i imaju najveći raspon primjene. Cilindrični reduktori zupčanika mogu se, između ostalih, dalje klasificirati u jednostupanjske, dvostupanjski i trostupanjski cilindrični reduktori.

Jednostupanjski cilindrični reduktori zupčanika prikladni su za omjere redukcije od 3 do 5. Zubi zupčanika mogu biti ravni, spiralni ili riblja kost. Kućište je obično izrađeno od lijevanog željeza, ali može biti izrađeno i od zavarenih čeličnih ploča. Obično se koriste kotrljajući ležajevi, dok se klizni ležajevi koriste samo za velika opterećenja ili vrlo velike brzine.

Dvostupanjski cilindrični reduktori mogu se dalje podijeliti u tri tipa: prošireni tip, tip s podijeljenim protokom i koaksijalni tip, s primjenjivim omjerima redukcije u rasponu od 8 do 40.

U dvostupanjskim cilindričnim reduktorima zupčanika, zupčanici dvostupanjskog cilindričnog reduktora zupčanika s paralelnim vratilima raspoređeni su asimetrično u odnosu na ležajeve, što zahtijeva visok stupanj krutosti vratila.  Ulazni i izlazni krajevi zakretnog momenta postavljeni su dalje od zupčanika kako bi se smanjila neravnomjerna raspodjela opterećenja duž širine zupčanika uzrokovana deformacijom savijanja vratila. Dvostupanjski cilindrični reduktor zupčanika s paralelnim vratilom ima jednostavnu strukturu i najrašireniji je tip.

U dvostupanjskom cilindričnom reduktoru zupčanika s podijeljenom putanjom, zupčanici su raspoređeni simetrično u odnosu na ležajeve, što rezultira ravnomjernijom raspodjelom naprezanja na zupčanicima i ležajevima. Kako bi se ukupna aksijalna sila na osovini svela na najmanju moguću mjeru, smjerovi spirale dva para zupčanika trebaju biti suprotni. Dvostupanjski cilindrični reduktori zupčanika s podijeljenom stazom imaju složeniju strukturu i često se koriste u primjenama koje uključuju veliku snagu i promjenjiva opterećenja.

Koaksijalni dvostupanjski cilindrični reduktori imaju veliku aksijalnu dimenziju, dugačku međuosovinu i relativno slabu krutost. Kada je dubina uranjanja dvaju velikih zupčanika u ulje za podmazivanje slična, kapacitet nosivosti stupnjevitih zupčanika velike brzine ne može se u potpunosti iskoristiti. Koaksijalni dvostupanjski cilindrični reduktori zupčanika obično se koriste u primjenama gdje su ulazna i izlazna osovina na istoj osi.

Općenito, reduktori imaju visoku učinkovitost prijenosa, pouzdan rad, dug radni vijek i jednostavni su za održavanje. Naširoko se koriste u industrijama kao što su metalurgija, rudarstvo i vađenje ugljena, poljoprivredni strojevi te tiskanje i bojanje tekstila.

(2) Pužni reduktori

Pužni reduktori se uglavnom dijele na cilindrične pužne reduktore, evolventne pužne reduktore, konusne pužne reduktore i pužne reduktore.

Pužni reduktori prikladni su za omjere redukcije od 10 do 80.  Pužni reduktori imaju kompaktnu strukturu, veliki prijenosni omjer, gladak rad i nisku buku, ali njihova je učinkovitost prijenosa niska, što ih čini prikladnim za povremenu primjenu male snage.

Nadalje, pužni reduktori imaju funkciju samozaključavanja u rikvercu, što ih čini idealnim za primjene koje zahtijevaju podešavanje preokreta opterećenja i osiguranje sigurnog rada u okomitom dizanju i opremu za držanje teških tereta. Tipične primjene uključuju: opremu za podizanje i dizanje, rudarsku i metaluršku opremu, aktuatore ventila, automatizaciju i specijalizirane strojeve itd.

Na primjer, puž i pužni kotač SGR-ovih reduktora pužnog zupčanika zahvaćaju s više zubaca, pri čemu je puž izrađen od 20CrMnTi čelika, karburiziranog, kaljenog i zatim brušenog, a pužni kotač izrađen je od brončane legure visokih performansi, osiguravajući dugotrajnu otpornost na habanje, visoku učinkovitost prijenosa i dug radni vijek.

U usporedbi s cilindričnim pužnim zupčanicima istih specifikacija, nosivost i učinkovitost prijenosa značajno su poboljšani.  Također pokazuje mehanička svojstva samozaključavanja pri visokim prijenosnim omjerima, učinkovito poboljšavajući sigurnosne performanse strojeva za dizanje. Naša tvrtka surađivala je s relevantnim sveučilištima kako bi provela sustavna istraživanja o dizajnu, proizvodnim procesima, sastavljanju i metodama testiranja, u nadi da ćemo pridonijeti razvoju i promicanju ove nove tehnologije prijenosa koju su izumili kineski inženjeri.

(3) Planetarni reduktori

Planetarni reduktori zupčanika uključuju reduktore evolventnog planetarnog zupčanika, reduktore s cikloidnim zupčanikom i harmonijske reduktore. Među njima, reduktor evolventnog planetarnog zupčanika najrašireniji je, tehnološki zreliji i industrijski prilagodljiv tip.

Zbog njegove jedinstvene strukture prijenosa planetarnog zupčanika, minimalni jednostupanjski redukcijski omjer planetarnog mjenjača je 3, a najveći općenito ne prelazi 10. Uobičajeni redukcijski omjeri su: 3/4/5/6/8/10. Broj stupnjeva u mjenjaču općenito ne prelazi 3, ali neki mjenjači izrađeni po narudžbi mogu postići 4 stupnja redukcije.

U usporedbi s drugim reduktorima zupčanika, reduktori planetarnih zupčanika nude prednosti kao što su velika krutost, visoka preciznost, visoka učinkovitost prijenosa, veliki okretni moment, kompaktna veličina, raspodjela snage, zahvat s više zubaca, dug radni vijek i glatki rad. Nadalje, reduktori planetarnih zupčanika uglavnom se ugrađuju na koračne motore i servo motore kako bi se smanjila brzina, povećao moment i uskladila inercija. Naširoko se koriste u ključnim područjima kao što su industrijska automatizacija, precizni strojevi, nova energetska oprema, građevinski strojevi i vrhunska proizvodna oprema.

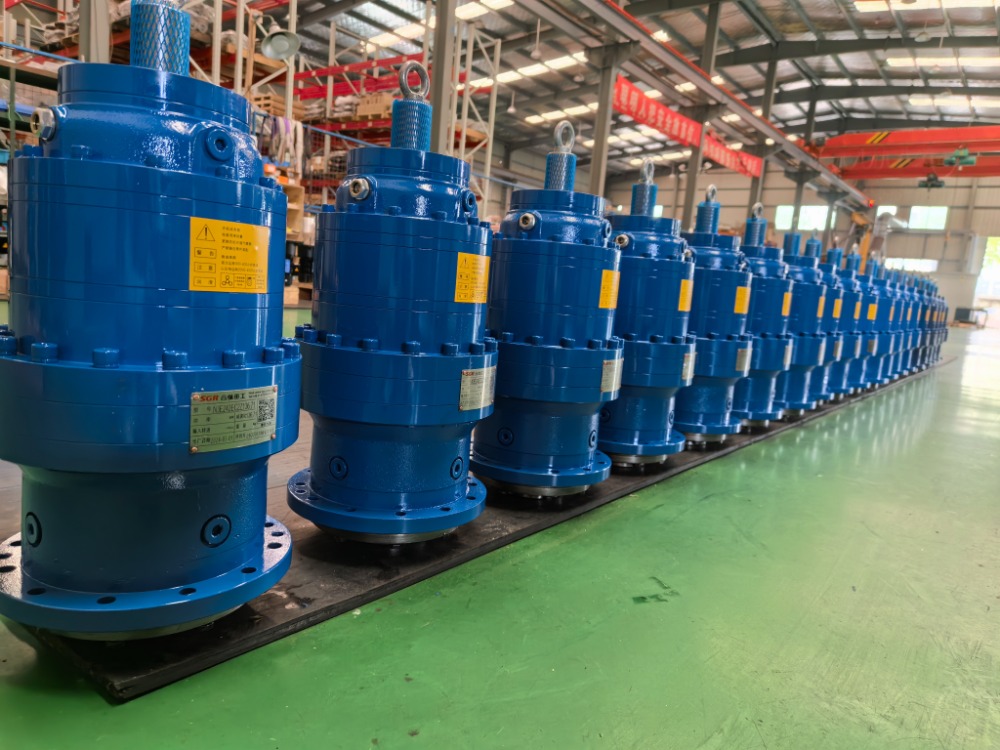

Na primjer, SGR-ovi reduktori planetarnih zupčanika imaju zupčanike izrađene od čelika 20CrMnTi, koji su naugljeni, kaljeni i zatim precizno brušeni.  Nude prednosti kao što je raspodijeljena opterećenja s više zubaca, gladak i pouzdan rad i visoka mehanička učinkovitost.

Proizvod je pozicioniran kao "zamjena za uvezene reduktore istog tipa" (možete zamijeniti slične proizvode stranih marki kao što su Brevini, Dynamic, Rossi i Bonfiglioli).  Njegov koncept dizajna i tehnologija proizvodnje u skladu su s međunarodnim standardima. Zbog lokaliziranih usluga i povoljnog omjera cijene i učinka, stekao je priznanje od korisnika u raznim industrijskim područjima, uključujući građevinske strojeve, pomoćnu opremu za brodove, rudarske strojeve te strojeve za tekstil i tiskanje. (Autor, SGR, Angie Zhang)
