2 pozorni planetarni mjenjač: SGR-ov dvostupanjski planetarni mjenjač u rudarskim strojevima

U području industrijskih strojeva, postizanje visoke izlaz momenta unutar kompaktnog prostora čest je izazov. Za proizvođače male i srednje veličine, posebno one u industrijama kao što su horizontalno usmjereno bušenje, rudarski strojevi i vjetroelektrana, dvostupanjski planetarni mjenjač pojavio se kao moćno i pouzdano rješenje za prijenos.

Na SGR -u (Shanghai SGR teška industrija Machinery Co., Ltd.), specijalizirali smo se za dizajniranje i proizvodnju planetarnih reduktora zupčanika prilagođenih širokom rasponu industrijskih primjena. Naš vodeći planetarni mjenjač N serije može se konfigurirati kao jednosmjerna, dvostupanjska ili višestupanjska jedinica, ovisno o potrebama kupca. Među njima, dvostupanjski planetarni mjenjač ističe se za svoj vrhunski kapacitet zakretnog momenta, kompaktni dizajn i prilagodljivost složenim radnim okruženjima.

（1） Razumijevanje razlike: dvostupanjski u odnosu na jednostepene planetarne mjenjače

Kako bi bolje cijenili vrijednost dvostupanjskog planetarnog mjenjača, ključno je razumjeti kako se razlikuje od svog jednosmjernog kolege.

Jednostavni planetarni mjenjač sastoji se od jednog zalogaja Sunča, planetarnih zupčanika i zupčanika s prstenom, obično nudi omjer prijenosa između 3: 1 i 10: 1. Planetarni mjenjač Singe-Stage poznat je po visokoj učinkovitosti (često preko 95%) i jednostavnoj strukturi, a najprikladniji je za aplikacije koje zahtijevaju smanjenje zakretnog momenta i brzine.

Dvostupanjski planetarni mjenjač uključuje dva skupa faza planetarnog prijenosa u nizu i može postići mnogo veći omjer prijenosa-obično između 10: 1 i 100: 1-bez povećanja fizičke veličine ， i distribuira opterećenje preko više zuba zupčanika, povećavajući trajnost i smanjenje trošenja.

Dvostupanjski planetarni mjenjač idealan je za teške primjene gdje su i visoki moment i kompaktna veličina kritični. Dvostupanjski dizajn omogućava veći izlaz zakretnog momenta, veći kapacitet opterećenja i poboljšanu stabilnost prijenosa, što ga čini preferiranim izborom za napredne industrijske primjene.

(2) Jedinstvene prednosti i industrijske primjene dvostupanjskog planetarnog mjenjača SGR-a

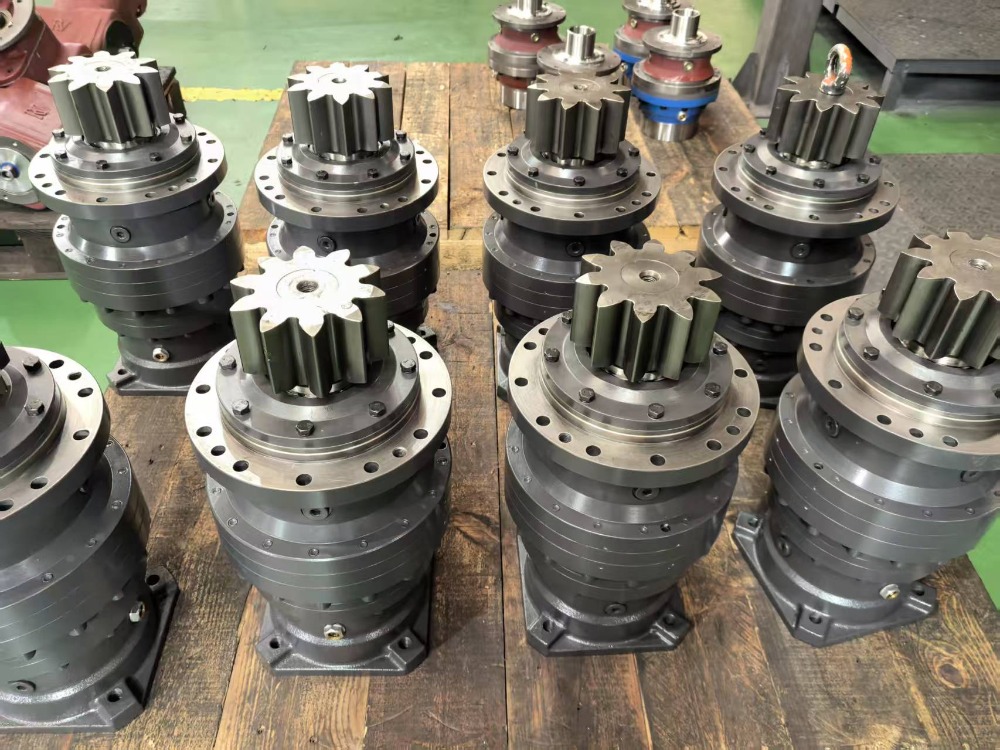

SGR-ov dvostupanjski planetarni mjenjač izrađen je kako bi zadovoljio stroge zahtjeve modernog industrijskog okruženja. Izgrađeni s čelikom od 20crmnti legura, naši zupčanici podvrgavaju se karburizaciji, gašenju i preciznom mljevenju, osiguravajući izuzetnu tvrdoću, otpornost na habanje i dugi radni vijek.

Ključne značajke:

Raspodjela opterećenja s više zuba: Osigurava nesmetano djelovanje i proširuje vijek trajanja mjenjača.

Visoka mehanička učinkovitost: do 96%, minimiziranje gubitka energije i smanjenje operativnih troškova.

Modularni dizajn: nudi različite ulazne i izlazne konfiguracije (ulaz osovine, ulaz prirubnice, izlaz šupljeg osovine itd.) Za fleksibilnu integraciju.

Visoka gustoća okretnog momenta: pruža snažan izlaz u kompaktnom faktoru oblika, idealno za aplikacije ograničene prostorom.

Mogućnosti prilagodbe: Podržava dizajn specifičan za kupca u smislu montiranja pozicija (M1-M6), omjera zupčanika i sučelja za povezivanje.

Polja aplikacija:

Horizontalno usmjereno bušenje bez rovova (HDD): osigurava stabilan, visoki izlaz za pogon i rotaciju glave bušenja.

Rudarski strojevi: Svladalice, transportere i dizalice u teškim uvjetima opterećenja.

Oprema za energiju vjetra: koristi se u sustavima za upravljanje i upravljanjem nagiba za precizno podešavanje smjera vjetra.

Poljoprivredni strojevi: Povećava performanse u traktorima, kombajnima i drugoj opremi za intenzivnu energiju.

Tekstilni i gumeni strojevi: Osigurava gladak i dosljedan rad u proizvodnji visoke preciznosti.

(3) Slučaj: SGR dvostupanjski planetarni mjenjač u rudarskim strojevima

Vodeći proizvođač rudarske opreme u provinciji Hubei, Kina, suočio se s izazovima u nadogradnji njihovog sustava pogona za pokretanje traka. Postojeći mjenjač nije mogao podnijeti visoke zahtjeve zakretnog momenta u kontinuiranom radu u uvjetima velikog opterećenja, što je rezultiralo čestim kvarovima i povećanim troškovima održavanja.

Nakon što je procijenio više dobavljača, kupac je odabrao dvostupanjski planetarni mjenjač SGR-a za svoj vrhunski kapacitet zakretnog momenta, kompaktni dizajn i pouzdanost.

Prilagođena konfiguracija:

Omjer prijenosa: 45: 1

Izlazni moment: 4.500 nm

Vrsta ulaza: Priključak servo motora s prirubnicama

Vrsta izlaza: kruta osovina s ključem

Položaj za ugradnju: M2 (izlaz prirubnice dolje)

Povratne informacije kupca:

Poboljšana pouzdanost: mjenjač je kontinuirano djelovao više od 12 mjeseci bez degradacije performansi.

Pojačana učinkovitost: Mehanička učinkovitost od 96% značajno je smanjila potrošnju energije.

Smanjeni zastoji: modularni dizajn olakšao je održavanje lakšim i bržim, smanjenje vremena popravljanja za 40%.

Isplativo rješenje: Isporučene performanse usporedive s uvezenim robnim markama po 30% nižim troškovima.

Ova stvar u stvarnom svijetu jasno pokazuje praktične prednosti dvostupanjskog planetarnog mjenjača SGR-a u zahtjevnim okruženjima poput rudarstva.

Kako industrijski strojevi postaju složeniji i zahtjevniji, potreba za rješenjima za prijenos visokih performansi i dalje raste. SGR-ov dvostupanjski planetarni mjenjač ne samo da ispunjava, već premašuje ta očekivanja svojim naprednim dizajnom, superiornim materijalima i prilagodljivim konfiguracijama.

Bilo da gradite horizontalne opreme za bušenje, rudarske transporte ili sustave zijevanja vjetroagregata, SGR nudi snažno, učinkovito i ekonomično rješenje za prijenos prilagođeno vašim specifičnim potrebama.

Odaberite SGR - vašeg pouzdanog partnera u planetarnoj tehnologiji smanjenja opreme. (Autor, SGR, Angie Zhang)
